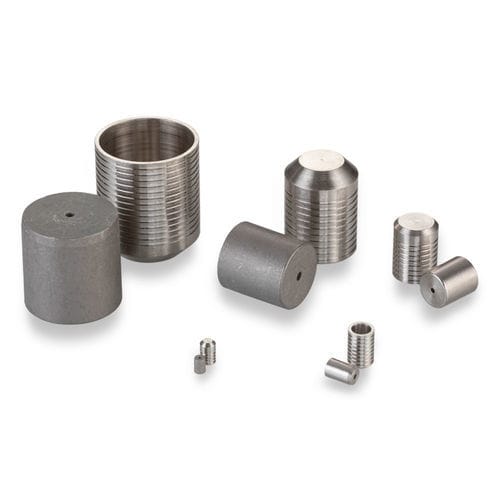

Bouchon cylindrique PLGA1251400A

filetéen alliage de nickel

Ce membre de notre famille classique de bouchons Lee est fabriqué en Monel, un alliage de nickel qui offre une résistance exceptionnelle à la corrosion dans une variété d'applications. Les bouchons Lee restent la méthode la plus simple et la plus réussie pour sceller les trous percés en croix. Lors de l'installation de la goupille, l'expansion contrôlée provoque l'enfoncement des terres et des rainures du bouchon dans le matériau environnant, formant des joints indépendants et des anneaux de retenue. Les tailles varient de 0,093 à 0,656 pouces. - Diamètre du bouchon : 0,125 pouces - Diamètre maximal du passage scellable : 0,093 pouces - Pression d'épreuve : 24 000 psi - Matériau du bouchon : Monel - Matériau du boîtier : Monel Performance générale : - Classe 1 : Pression d'épreuve 18 000 psi - Classe 2 : Pression d'épreuve 20 000 psi - Classe 3 : Pression d'épreuve 24 000 psi Matériaux : - Goupille : R405 Monel, QQ-N-281, finition cire - Bouchon : R405 Monel, QQ-N-281 Procédure d'installation : PS 203 REV L : Critères de conception et procédures d'installation et d'extraction pour les bouchons d'expansion Lee Outils d'installation et de fabrication : - CUTA1250203A : Outil d'installation de bouchon - CUTA1250103B : Ensemble d'outils d'extraction de bouchon - CUTA1251103A : Jauge de bouchon Pour plus d'informations : - Manuel technique hydraulique des solutions aérospatiales, énergétiques et de sport automobile Page A34 Caractéristiques / Spécifications techniques : - Famille de produits : Bouchon Lee - Matériau : Monel (alliage de nickel) - Résistance à la corrosion : Exceptionnelle - Diamètre du bouchon : 0,125 pouces - Diamètre maximal du passage scellable : 0,093 pouces - Pression d'épreuve : Jusqu'à 24 000 psi (Classe 3) - Tailles disponibles : 0,093 à 0,656 pouces - Matériau de la goupille : R405 Monel, QQ-N-281, finition cire - Matériau du bouchon : R405 Monel, QQ-N-281 - Exemple de numéro de pièce : PLGA1251400A - Poids : 0,26 g - Pièces de rechange : Ensemble d'outils d'installation, ensemble d'outils d'extraction, jauge, bouchon Lee surdimensionné long - Modèle CAO : Disponible
