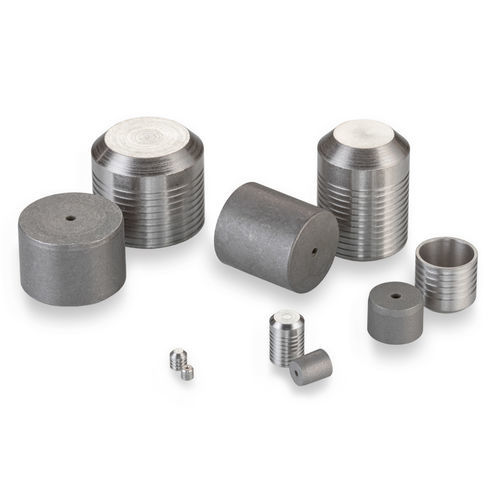

Bouchon cylindrique PLGA series

filetéen inoxde formage

Ce membre de notre famille classique de bouchons Lee est idéal pour une installation dans des collecteurs en acier inoxydable. Les bouchons Lee restent la méthode la plus simple et la plus réussie pour sceller les trous percés en croix. Lors de l'installation de la goupille, l'expansion contrôlée fait que les terres et les rainures du bouchon "mordent" dans le matériau environnant, formant des joints indépendants et des anneaux de retenue. Les tailles varient de 0,093 à 0,656 pouces. - Diamètre du bouchon : 0,156 pouces - Diamètre maximal du passage scellable : 0,125 pouces - Pression d'épreuve : 28 000 psi - Matériau du bouchon : Acier inoxydable - Matériau du boîtier : Acier inoxydable ou Titane Performance générale - Classe 1 : Court 8, Long 18 - Classe 2 : Court 9, Long 24 - Classe 3 : Court 10, Long 28 Pression d'épreuve (psi x 1000) Matériaux - Goupille : 416 CRES, QQ-S-763C, Rc 20-34, Passivé & Ciré - Bouchon : 416 CRES, QQ-S-763C, Rc 20-34, Passivé Numéros de pièce et spécifications - PLGA1560020A : Court, D Max. 0,1562, D Min. 0,1553, C Nom. 0,125, M Nom. 0,11, K Nom. 0,116, L Nom. 0,078, Poids 0,28g, A Min. 0,13, N Dia. Réf. 0,125, W Min. 0,063, Alésage Dia. Classe 1 : 0,1562 - 0,1587, Classe 2 : 0,1562 - 0,1577, Classe 3 : 0,1562 - 0,1567 - PLGA1561020A : Long, D Max. 0,1562, D Min. 0,1553, C Nom. 0,245, M Nom. 0,215, K Nom. 0,118, L Nom. 0,175, Poids 0,56g, A Min. 0,25, N Dia. Réf. 0,125, W Min. 0,063, Alésage Dia. Classe 1 : 0,1562 - 0,1587, Classe 2 : 0,1562 - 0,1577, Classe 3 : 0,1562 - 0,1567 Toutes les dimensions sont en pouces. Ces informations sont fournies à titre de référence uniquement. Pièces de rechange et accessoires - CUTA1560203A : Ensemble d'outils d'installation - CUTA1560103B : Ensemble d'outils d'extraction - CUTA1561103A : Jauge - PLGA1660020A : Bouchon Lee surdimensionné court - PLGA1661020A : Bouchon Lee surdimensionné long Caractéristiques / Spécifications techniques - Type de produit : Bouchon - Diamètre du bouchon : 0,156 pouces - Diamètre maximal du passage scellable : 0,125 pouces - Pression d'épreuve : 28 000 psi - Matériau du bouchon : Acier inoxydable (416 CRES) - Matériau du boîtier : Acier inoxydable ou Titane - Tailles disponibles : 0,093 à 0,656 pouces - Numéros de pièce : PLGA1560020A (Court), PLGA1561020A (Long)
