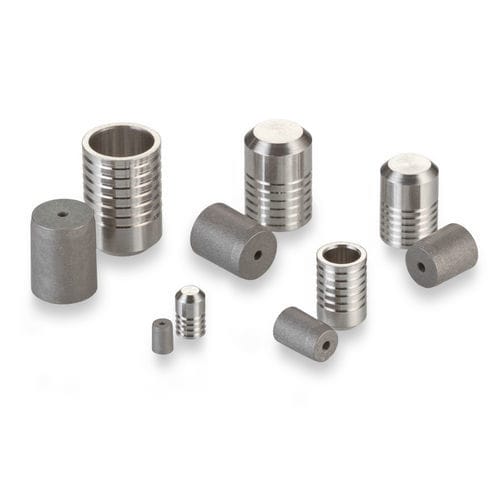

Bouchon cylindrique PLGM series

filetéen inoxde formage

Ce membre de notre famille classique de bouchons Lee est idéal pour une installation dans des collecteurs en acier inoxydable. Les bouchons Lee restent la méthode la plus simple et la plus réussie pour sceller les trous percés en croix. Lors de l'installation de la goupille, l'expansion contrôlée provoque l'enfoncement des terres et des rainures du bouchon dans le matériau environnant, formant des joints indépendants et des anneaux de retenue. Les tailles varient de 2,5 à 8 mm. - Diamètre du bouchon : 6,00 mm - Diamètre maximal du passage scellable : 5,2 mm - Pression d'épreuve : 177 MPa - Matériau du bouchon : Acier inoxydable - Matériau du boîtier : Inconel, Monel, MP35N, Acier inoxydable ou Titane Performance générale - Classe 1 : Court 69, Long 108 - Classe 2 : Court 83, Long 147 - Classe 3 : Court 98, Long 177 Matériaux - Goupille : 416 CRES, QQ-S-763C, Rc 20-34, Passivé & Ciré - Bouchon : 416 CRES, QQ-S-763C, Rc 20-34, Passivé Numéros de pièce et spécifications - PLGM0600020A : Court, D Max. 6, D Min. 5,98, C Nom. 5,77, M Nom. 5,01, K Nom. 5,14, L Nom. 4,28, Poids 1,2 g, A Min. 5,5, N Dia. Réf. 5,2, W Min. 1,6 - PLGM0601020A : Long, D Max. 6, D Min. 5,98, C Nom. 8,84, M Nom. 8,11, K Nom. 5,14, L Nom. 7,24, Poids 1,8 g, A Min. 8,6, N Dia. Réf. 5,2, W Min. 1,6 Pièces de rechange et accessoires - CUTA2180203A : Ensemble d'outils d'installation - CUTM0600103B : Ensemble d'outils d'extraction - CUTM0601103A : Jauge Pour les dimensions, veuillez vous référer à l'onglet Numéros de pièce et spécifications. Enveloppes CAO : Modèle court de bouchon Lee métrique en acier inoxydable 6,00, Modèle long de bouchon Lee métrique en acier inoxydable 6,00 Manuel : Manuel technique hydraulique des solutions aérospatiales, énergétiques et de sport automobile (Page A47) Vidéo produit : Aperçu des caractéristiques et avantages du bouchon d'expansion Lee Article : Les bouchons A.F.O.® à double étanchéité offrent des fonctions de précharge et de purge Spécifications techniques / Caractéristiques : - Diamètre du bouchon : 6,00 mm - Diamètre maximal du passage scellable : 5,2 mm - Pression d'épreuve : 177 MPa - Matériau du bouchon : Acier inoxydable (416 CRES, QQ-S-763C, Rc 20-34, Passivé) - Matériau de la goupille : 416 CRES, QQ-S-763C, Rc 20-34, Passivé & Ciré - Matériau du boîtier : Inconel, Monel, MP35N, Acier inoxydable ou Titane - Tailles disponibles : 2,5 à 8 mm - Versions courtes et longues disponibles (voir tableau pour les dimensions)
