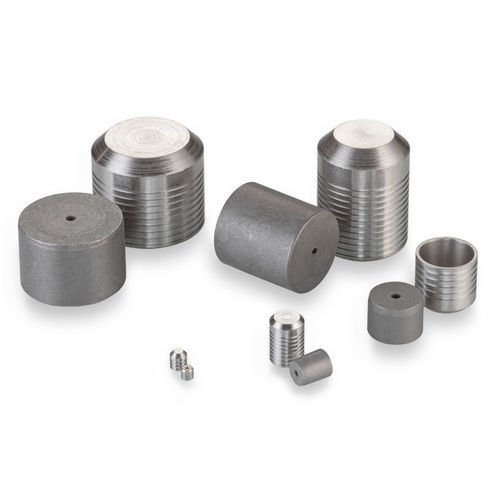

Bouchon cylindrique PLGA series

filetéen inoxde titane

Ce membre de notre famille classique de bouchons Lee est idéal pour l'installation dans des collecteurs en acier inoxydable. Les bouchons Lee restent la méthode la plus simple et la plus réussie pour sceller les trous percés en croix. Lors de l'installation de la goupille, l'expansion contrôlée provoque l'adhérence des terres et des rainures du bouchon au matériau environnant, formant des joints indépendants et des anneaux de retenue. Les tailles varient de 0,093 à 0,656 pouces. - Diamètre du bouchon : 0,312 pouces - Diamètre maximal du passage scellable : 0,281 pouces - Pression d'épreuve : 24 000 psi - Matériau du bouchon : Acier inoxydable - Matériau du boîtier : Acier inoxydable ou Titane Performance générale - Classe 1 : Court 12, Long 18 - Classe 2 : Court 14, Long 20 - Classe 3 : Court 16, Long 24 Pression d'épreuve (psi x 1000) Matériaux - Goupille : 416 CRES, QQ-S-763C, Rc 20-34, Passivé & Ciré - Bouchon : 416 CRES, QQ-S-763C, Rc 20-34, Passivé Numéros de pièce et spécifications - PLGA3120020A : Court, 0,3124 - 0,3149 - PLGA3121020A : Long, 0,3124 - 0,3149 Toutes les dimensions sont en pouces. Ces informations sont fournies à titre de référence uniquement. Pièces de rechange et accessoires - CUTA3120203A : Ensemble d'outils d'installation - CUTA3120103B : Ensemble d'outils d'extraction - CUTA3121103A : Jauge - PLGA3220020A : Bouchon Lee surdimensionné court - PLGA3221020A : Bouchon Lee surdimensionné long Pour les dimensions, veuillez vous référer à l'onglet Numéros de pièce et spécifications. Manuel technique hydraulique des solutions aérospatiales, énergétiques et de sport automobile Page A28 (voir documents) Procédure d'installation : PS 203 REV L : Critères de conception et procédures d'installation et d'extraction pour les bouchons d'expansion Lee (voir documents) Outils d'installation et de fabrication : Télécharger CUTA3120203A : Outil d'installation de bouchon (voir documents), Télécharger CUTA3120103B : Ensemble d'outils d'extraction de bouchon (voir documents), Télécharger CUTA3121103A : Jauge de bouchon (voir documents) Enveloppes CAO : Modèle long de bouchon Lee en acier inoxydable 312, Modèle court de bouchon Lee en acier inoxydable 312 (voir ressources) Faits clés sur le produit - Diamètre du bouchon : 0,312 pouces - Diamètre maximal du passage scellable : 0,281 pouces - Pression d'épreuve : 24 000 psi - Matériau du bouchon : Acier inoxydable - Matériau du boîtier : Acier inoxydable ou Titane
