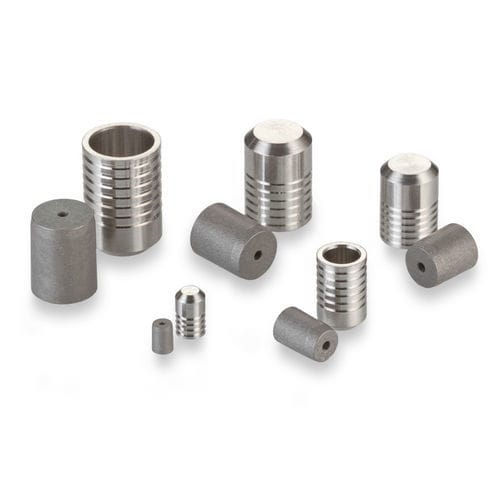

Bouchon cylindrique PLGM0300020A

filetéen inoxde formage

Ce membre de notre famille classique de bouchons Lee est idéal pour une installation dans des collecteurs en acier inoxydable. Les bouchons Lee restent la méthode la plus simple et la plus réussie pour sceller les trous percés en croix. Lors de l'installation de la goupille, l'expansion contrôlée provoque l'enfoncement des terres et des rainures du bouchon dans le matériau environnant, formant des joints indépendants et des anneaux de retenue. Les tailles varient de 2,5 à 8 mm. - Diamètre du bouchon : 3,00 mm - Diamètre maximal du passage scellable : 2,2 mm - Pression d'épreuve : 137 MPa - Matériau du bouchon : Acier inoxydable - Matériau du boîtier : Inconel, Monel, MP35N, Acier inoxydable ou Titane Performance générale - Pression d'épreuve (MPa) : - Classe 1 : 98 - Classe 2 : 113 - Classe 3 : 137 Matériaux - Goupille : 416 CRES, QQ-S-763C, Rc 20-34, Passivé & Ciré - Bouchon : 416 CRES, QQ-S-763C, Rc 20-34, Passivé Numéros de pièce et spécifications - Numéro de pièce : PLGM0300020A - Taille : Court - D Max. : 3 - D Min. : 2,98 - C Nom. : 3,2 - M Nom. : 2,65 - K Nom. : 2,24 - L Nom. : 2,27 - Poids : 0,16 g - A Min. : 3,1 - N Dia. Réf. : 2,2 - W Min. : 1,6 - Diamètre de l'alésoir Classe 1 : H10 * 3,00 - 3,06 - Diamètre de l'alésoir Classe 2 : H9 * 3,00 - 3,04 - Diamètre de l'alésoir Classe 3 : H7 * 3,00 - 3,01 Pièces de rechange et accessoires - Ensemble d'outils d'installation : CUTA0930203A - Ensemble d'outils d'extraction : CUTM0300103B - Jauge : CUTM0301103A Pour les dimensions, veuillez vous référer à l'onglet Numéros de pièce et spécifications. Manuel technique hydraulique des solutions aérospatiales, énergétiques et de sport automobile Page A44 Enveloppe CAO : Modèle de bouchon métrique Lee en acier inoxydable 3,00 Aperçu des caractéristiques et avantages des bouchons d'expansion Lee Les bouchons A.F.O.® à double étanchéité offrent des fonctions de précharge et de purge Spécifications techniques clés - Diamètre du bouchon : 3,00 mm - Diamètre maximal du passage scellable : 2,2 mm - Pression d'épreuve : 137 MPa (Classe 3) - Matériau du bouchon : Acier inoxydable (416 CRES) - Matériau du boîtier : Inconel, Monel, MP35N, Acier inoxydable ou Titane - Numéro de pièce : PLGM0300020A - Poids : 0,16 g - Diamètre de l'alésoir (Classe 1) : H10 * 3,00 - 3,06 mm - Diamètre de l'alésoir (Classe 2) : H9 * 3,00 - 3,04 mm - Diamètre de l'alésoir (Classe 3) : H7 * 3,00 - 3,01 mm
