Bouchon cylindrique PLRA1560010A

filetéen aluminiumde support

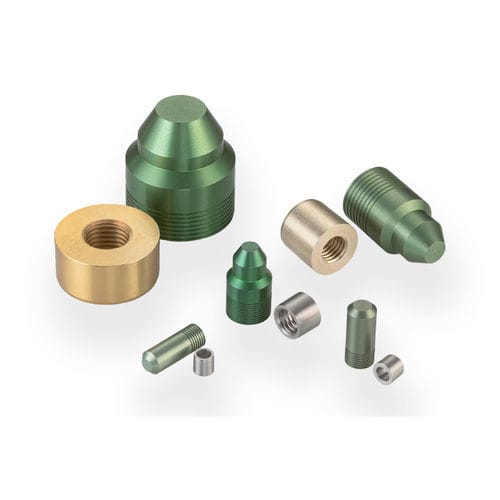

Ce bouchon R.F.O. est conçu pour appliquer uniquement une force radiale sur un trou d'installation. Ce bouchon peut être utilisé pour sceller des ouvertures dans des coques minces ainsi que des matériaux fragiles. Il est conçu pour s'adapter aux passages sans besoin d'un épaulement de support et il n'y a pas de pression vers le bas lors de l'installation. Le bouchon R.F.O. est installé à l'aide de l'outil d'installation hydraulique de The Lee Company. Les tailles varient de 0,156 à 0,875 pouces. - Diamètre du bouchon : 0,156 pouces - Diamètre maximal du passage scellable : 0,156 pouces - Pression d'épreuve : 6000 psi - Matériau du bouchon : Aluminium - Matériau du boîtier : Aluminium Performance générale - Pression d'épreuve (psi x 1000) : Classe 2 : 5, Classe 3 : 6 Matériaux - Goupille : 416 CRES, Spécification : QQ-S-763C, Finition : Passivé - Bouchon : Aluminium 2024-T4 ou T351, Spécification : SAE AMS-QQ-A-225/6, Finition : Anodisé vert selon MIL-A-8625 Type II B Numéros de pièce et spécifications - Numéro de pièce : PLRA1560010A - D Max. : 0,1562 - D Min. : 0,1553 - C Nom. : 0,417 - M Nom. : 0,38 - K Nom. : 0,125 - L Nom. : 0,115 - X : 0,09 - Z : .086-64 - Poids (g) : 0,3 - A Min. : 0,16 - B Min. : 0,06 - Diamètre de ré-alésage Classe 2 : 0,1562 - 0,1577 - Diamètre de ré-alésage Classe 3 : 0,1562 - 0,1567 Pièces de rechange et accessoires - Outil d'installation hydraulique : CUTX0100000B - Ensemble d'outils d'installation : CUTA1565205A - Ensemble d'outils d'extraction : CUTA1566205B - Bouchon surdimensionné R.F.O : PLRA1660010A Pour les dimensions, veuillez vous référer à l'onglet Numéros de pièce et spécifications. Faits clés sur le produit : - Diamètre du bouchon : 0,156 pouces - Diamètre maximal du passage scellable : 0,156 pouces - Pression d'épreuve : 6000 psi - Matériau du bouchon : Aluminium - Matériau du boîtier : Aluminium Procédure d'installation : PS 203 REV L : Critères de conception et procédures d'installation et d'extraction pour les bouchons d'expansion Lee Outils d'installation et de fabrication : - Outil d'installation de bouchon : CUTA1565205A - Ensemble d'outils d'extraction de bouchon : CUTA1566205B - Outil d'installation hydraulique Lee R.F.O. : CUTX0100000B Enveloppe CAD : Modèle CAD 156 Aluminium RFO Plug Manuel : Manuel technique hydraulique des solutions pour l'aérospatiale, l'énergie et le sport automobile Ressource : Aperçu des caractéristiques et avantages des bouchons d'expansion Lee Article : Les bouchons A.F.O. à double étanchéité offrent des fonctions de précharge et de purge Spécifications techniques : - Diamètre du bouchon : 0,156 pouces - Diamètre maximal du passage scellable : 0,156 pouces - Pression d'épreuve : 6000 psi - Matériau du bouchon : Aluminium (2024-T4 ou T351, Anodisé vert selon MIL-A-8625 Type II B) - Matériau de la goupille : 416 CRES, Passivé - Matériau du boîtier : Aluminium - Tailles : 0,156 à 0,875 pouces
