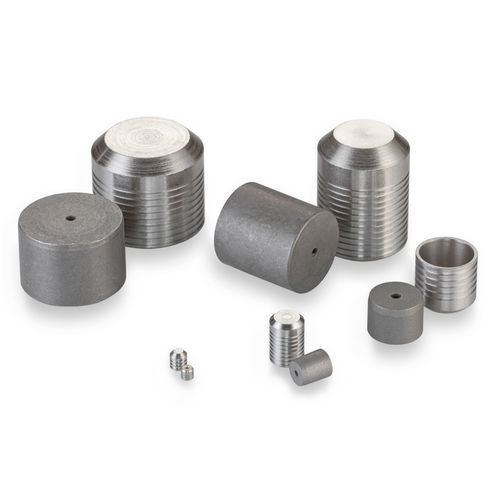

Bouchon cylindrique PLGA series

filetéen inoxde formage

Ce membre de notre famille classique de bouchons Lee est idéal pour une installation dans des collecteurs en acier inoxydable. Les bouchons Lee restent la méthode la plus simple et la plus réussie pour sceller les trous percés en croix. Lors de l'installation de la goupille, l'expansion contrôlée provoque l'engrènement des terres et des rainures du bouchon dans le matériau environnant, formant des joints indépendants et des anneaux de retenue. Les tailles varient de 0,093 à 0,656 pouces. - Diamètre du bouchon : 0,250 pouces - Diamètre maximal du passage scellable : 0,218 pouces - Pression d'épreuve : 25 000 psi - Matériau du bouchon : Acier inoxydable - Matériau du boîtier : Acier inoxydable ou Titane Performance générale - Classe 1 : Court 12, Long 16 - Classe 2 : Court 14, Long 22 - Classe 3 : Court 16, Long 25 Pression d'épreuve (psi x 1000) Matériaux - Goupille : 416 CRES, QQ-S-763C, Rc 20-34, Passivé & Ciré - Bouchon : 416 CRES, QQ-S-763C, Rc 20-34, Passivé Numéros de pièce et spécifications - PLGA2500020A : Court, D Max. 0,25, D Min. 0,2491, C Nom. 0,225, M Nom. 0,193, K Nom. 0,212, L Nom. 0,16, Poids 1,3g, A Min. 0,212, N Dia. Réf. 0,218, W Min. 0,063, Alésage Dia. Classe 1 : 0,25 - 0,2525, Classe 2 : 0,25 - 0,2515, Classe 3 : 0,25 - 0,2505 - PLGA2501020A : Long, D Max. 0,25, D Min. 0,2491, C Nom. 0,365, M Nom. 0,333, K Nom. 0,212, L Nom. 0,265, Poids 2,2g, A Min. 0,352, N Dia. Réf. 0,218, W Min. 0,063, Alésage Dia. Classe 1 : 0,25 - 0,2525, Classe 2 : 0,25 - 0,2515, Classe 3 : 0,25 - 0,2505 Toutes les dimensions sont en pouces. Ces informations sont fournies à titre de référence uniquement. Pièces de rechange et accessoires - CUTA2500203A : Ensemble d'outils d'installation - CUTA2500103B : Ensemble d'outils d'extraction - CUTA2501103A : Jauge - PLGA2600020A : Bouchon Lee surdimensionné court - PLGA2601020A : Bouchon Lee surdimensionné long - Pour les dimensions, veuillez vous référer à l'onglet Numéros de pièce et spécifications. - Enveloppes CAO : Modèle long de bouchon Lee en acier inoxydable 250, Modèle court de bouchon Lee en acier inoxydable 250 - Manuel : Manuel technique hydraulique des solutions aérospatiales, énergétiques et de sport automobile (Page A27) - Vidéo produit : Aperçu des caractéristiques et avantages du bouchon d'expansion Lee - Article : Les bouchons A.F.O.® à double étanchéité offrent des fonctions de précharge et de purge Spécifications techniques : - Diamètre du bouchon : 0,250 pouces - Diamètre maximal du passage scellable : 0,218 pouces - Pression d'épreuve : 25 000 psi - Matériau du bouchon : Acier inoxydable - Matériau du boîtier : Acier inoxydable ou Titane - Matériau de la goupille : 416 CRES, QQ-S-763C, Rc 20-34, Passivé & Ciré - Matériau du bouchon : 416 CRES, QQ-S-763C, Rc 20-34, Passivé - Tailles disponibles : 0,093 à 0,656 pouces
