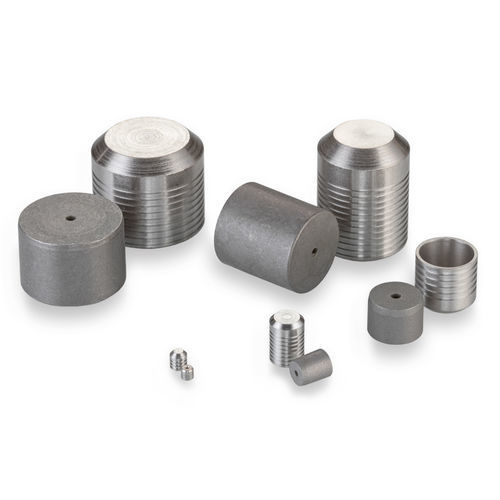

Bouchon cylindrique PLGA series

filetéen inoxde titane

Ce membre de notre famille classique de bouchons Lee est idéal pour une installation dans des collecteurs en acier inoxydable. Les bouchons Lee restent la méthode la plus simple et la plus réussie pour sceller les trous percés en croix. Lors de l'installation de la goupille, l'expansion contrôlée provoque l'enfoncement des terres et des rainures du bouchon dans le matériau environnant, formant des joints indépendants et des anneaux de retenue. Les tailles varient de 0,093 à 0,656 pouces. - Diamètre du bouchon : 0,531 pouces - Diamètre maximal du passage scellable : 0,500 pouces - Pression d'épreuve : 18 000 psi - Matériau du bouchon : Acier inoxydable - Matériau du boîtier : Acier inoxydable ou Titane Performance générale Pression d'épreuve (psi x 1000) - Classe 1 : Court 10, Long 14 - Classe 2 : Court 12, Long 16 - Classe 3 : Court 14, Long 18 Matériaux - Goupille : 416 CRES, QQ-S-763C, Rc 20-34, Passivé & Ciré - Bouchon : 416 CRES, QQ-S-763C, Rc 20-34, Passivé Vues dimensionnelles et détails du trou d'installation Pour les dimensions, veuillez vous référer à l'onglet Numéros de pièce et spécifications. Numéros de pièce et spécifications - PLGA5310020A : Court, D Max. 0,5312, D Min. 0,5303, C Nom. 0,52, M Nom. 0,46, K Nom. 0,494, L Nom. 0,375, Poids 13g, A Min. 0,486, N Dia. Réf. 0,5, W Min. 0,063, Alésage Dia. Classe 1 : 0,5312 - 0,5337, Classe 2 : 0,5312 - 0,5327, Classe 3 : 0,5312 - 0,5317 - PLGA5311020A : Long, D Max. 0,5312, D Min. 0,5303, C Nom. 0,68, M Nom. 0,59, K Nom. 0,495, L Nom. 0,522, Poids 17g, A Min. 0,625, N Dia. Réf. 0,5, W Min. 0,063, Alésage Dia. Classe 1 : 0,5312 - 0,5337, Classe 2 : 0,5312 - 0,5327, Classe 3 : 0,5312 - 0,5317 Pièces de rechange et accessoires - CUTA5310203A : Ensemble d'outils d'installation - CUTA5310103B : Ensemble d'outils d'extraction - CUTA5311103A : Jauge - PLGA5410020A : Bouchon Lee surdimensionné court - PLGA5411020A : Bouchon Lee surdimensionné long Faits clés sur le produit : - Diamètre du bouchon : 0,531 pouces - Diamètre maximal du passage scellable : 0,500 pouces - Pression d'épreuve : 18 000 psi - Matériau du bouchon : Acier inoxydable - Matériau du boîtier : Acier inoxydable ou Titane
