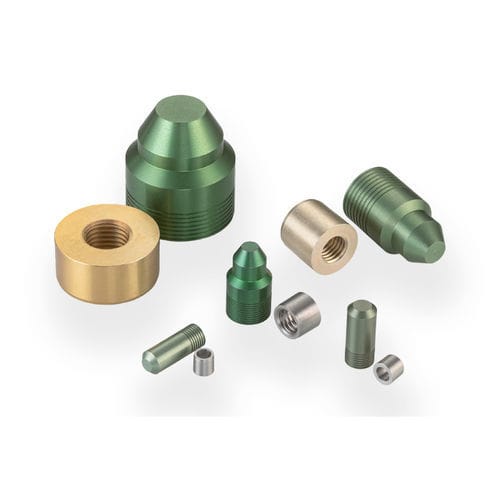

Bouchon rond PLRA5000010A

filetéen aluminiumde support

Ce bouchon R.F.O. est conçu pour appliquer uniquement une force radiale sur un trou d'installation. Ce bouchon peut être utilisé pour sceller des ouvertures dans des coques minces ainsi que des matériaux fragiles. Il est conçu pour s'adapter aux passages sans besoin d'un épaulement de support et il n'y a pas de pression vers le bas lors de l'installation. Le bouchon R.F.O. est installé à l'aide de l'outil d'installation hydraulique de The Lee Company. Les tailles varient de 0,156 à 0,875 pouces. - Diamètre du bouchon : 0,500 pouces - Diamètre maximal du passage scellable : 0,500 pouces - Pression d'épreuve : 3500 psi - Matériau du bouchon : Aluminium - Matériau du boîtier : Aluminium Performance générale - Classe 2 : Pression d'épreuve (psi x 1000) : 2,5 - Classe 3 : Pression d'épreuve (psi x 1000) : 3,5 Matériaux - Goupille : Aluminium 2024-T4 ou T351, SAE AMS-QQ-A-225/6, Alodine Jaune selon MIL-DTL-5541 - Bouchon : Aluminium 2024-T4 ou T351, SAE AMS-QQ-A-225/6, Anodisation Verte selon MIL-A-8625 Type II B Numéros de pièce et spécifications - Numéro de pièce : PLRA5000010A - D Max. : 0,5 - D Min. : 0,4991 - C Nom. : 0,87 - M Nom. : 0,5 - MM Nom. : 0,72 - K Nom. : 0,451 - L Nom. : 0,415 - X : 0,250-28 - Y : 0,39 - Z : 0,216-28 - Poids : 4,6 g - A Min. : 0,4 - B Min. : 0,11 - Diamètre de ré-alésage Classe 2 : 0,5 - 0,5015 - Diamètre de ré-alésage Classe 3 : 0,5 - 0,5005 Pièces de rechange et accessoires - CUTX0100000B : Outil d'installation hydraulique - CUTA5005205A : Ensemble d'outils d'installation - CUTA5006205B : Ensemble d'outils d'extraction - PLRA5100010A : Bouchon surdimensionné R.F.O Pour les dimensions, veuillez vous référer à l'onglet Numéros de pièce et spécifications. Caractéristiques / Spécifications techniques - Type de produit : Bouchon - Diamètre du bouchon : 0,500 pouces - Diamètre maximal du passage scellable : 0,500 pouces - Pression d'épreuve : 3500 psi (Classe 3), 2500 psi (Classe 2) - Matériau du bouchon : Aluminium 2024-T4 ou T351 - Matériau du boîtier : Aluminium - Matériau de la goupille : Aluminium 2024-T4 ou T351 - Finition de la goupille : Alodine Jaune selon MIL-DTL-5541 - Finition du bouchon : Anodisation Verte selon MIL-A-8625 Type II B - Numéro de pièce : PLRA5000010A - Poids : 4,6 g - Installation : Outil d'installation hydraulique requis - Plage de tailles : 0,156 à 0,875 pouces
