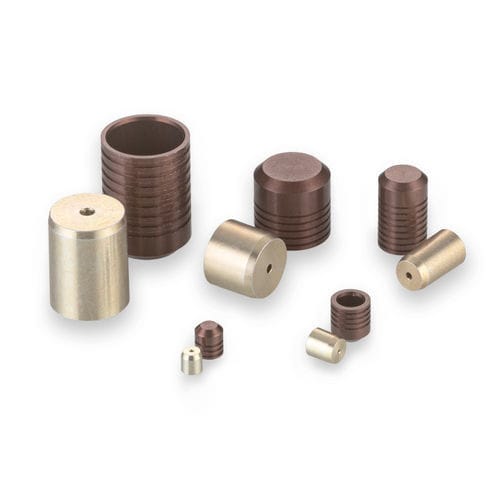

Bouchon cylindrique PLGM0300010A

fileténon filetéen aluminium

Ce membre de notre famille classique de bouchons Lee est idéal pour une installation dans des collecteurs en aluminium. Les bouchons Lee restent la méthode la plus simple et la plus réussie pour sceller les trous percés en croix. Lors de l'installation de la goupille, l'expansion contrôlée provoque l'enfoncement des terres et des rainures du bouchon dans le matériau environnant, formant des joints indépendants et des anneaux de retenue. Les tailles varient de 2,5 à 8 millimètres. - Diamètre du bouchon : 3,00 mm - Diamètre maximal du passage scellable : 2,2 mm - Pression d'épreuve : 88 MPa - Matériau du bouchon : Aluminium - Matériau du boîtier : Aluminium Performance générale - Classe 1 : 49 MPa - Classe 2 : 69 MPa - Classe 3 : 88 MPa Matériaux - Goupille : Aluminium 2024-T4 ou T351, SAE AMS-QQ-A-225/6, Alodine Jaune selon MIL-DTL-5541 & Cire - Bouchon : Aluminium 2024-T4 ou T351, SAE AMS-QQ-A-225/6, Anodisation Marron selon MIL-A-8625 Type II B Numéros de pièce et spécifications - Numéro de pièce : PLGM0300010A - Taille : Court - D Max. : 3 mm - D Min. : 2,98 mm - C Nom. : 3,2 mm - M Nom. : 2,65 mm - K Nom. : 2,26 mm - L Nom. : 2,27 mm - Poids : 0,06 g - A Min. : 3,1 mm - N Dia. Ref. : 2,2 mm - W Min. : 3,2 mm - Diamètre de l'alésoir Classe 1 : H10 * 3,00 - 3,06 - Diamètre de l'alésoir Classe 2 : H9 * 3,00 - 3,04 - Diamètre de l'alésoir Classe 3 : H7 * 3,00 - 3,01 Pièces de rechange et accessoires - Ensemble d'outils d'installation : CUTA0930203A - Ensemble d'outils d'extraction : CUTM0300103B - Jauge : CUTM0301103A Pour les dimensions, veuillez vous référer à l'onglet Numéros de pièce et spécifications. Pour plus d'informations : Manuel technique hydraulique des solutions aérospatiales, énergétiques et de sport automobile Page A38 Procédure d'installation : PS 203 REV L : Critères de conception et procédures d'installation et d'extraction pour les bouchons d'expansion Lee Outils d'installation et de fabrication : Télécharger CUTA0930203A : Outil d'installation de bouchon, Télécharger CUTM0300103B : Ensemble d'outils d'extraction de bouchon, Télécharger CUTM0301103A : Jauge de bouchon Enveloppe CAO : Modèle de bouchon Lee métrique en aluminium 3,00 Ressource : Manuel technique hydraulique des solutions aérospatiales, énergétiques et de sport automobile Vidéo produit : Aperçu des caractéristiques et avantages du bouchon d'expansion Lee Spécifications techniques : - Diamètre du bouchon : 3,00 mm - Diamètre maximal du passage scellable : 2,2 mm - Pression d'épreuve : 88 MPa (Classe 3) - Matériau du bouchon : Aluminium 2024-T4 ou T351 - Matériau du boîtier : Aluminium - Finition : Alodine Jaune selon MIL-DTL-5541 & Cire (Goupille), Anodisation Marron selon MIL-A-8625 Type II B (Bouchon) - Numéro de pièce : PLGM0300010A - Poids : 0,06 g
