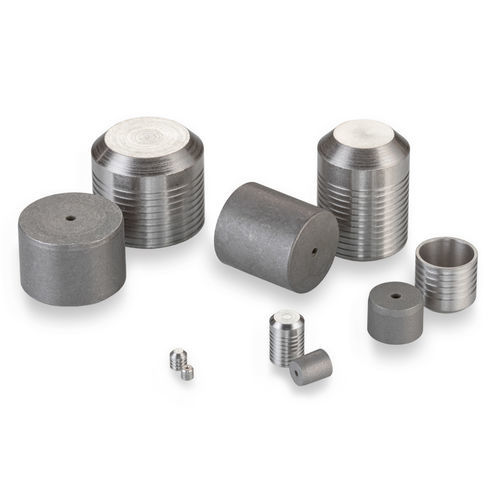

Bouchon cylindrique PLGA series

filetéen inoxde formage

Ce membre de notre famille classique de bouchons Lee est idéal pour une installation dans des collecteurs en acier inoxydable. Les bouchons Lee restent la méthode la plus simple et la plus réussie pour sceller les trous percés en croix. Lors de l'installation de la goupille, l'expansion contrôlée provoque l'enfoncement des terres et des rainures du bouchon dans le matériau environnant, formant des joints indépendants et des anneaux de retenue. Les tailles varient de 0,093 à 0,656 pouces. - Diamètre du bouchon : 0,093 pouces - Diamètre maximal du passage scellable : 0,062 pouces - Pression d'épreuve : 24 000 psi - Matériau du bouchon : Acier inoxydable - Matériau du boîtier : Acier inoxydable ou Titane Performance générale Pression d'épreuve (psi x 1000) - Court : Classe 1 : 10, Classe 2 : 13, Classe 3 : 15 - Long : Classe 1 : 18, Classe 2 : 20, Classe 3 : 24 Matériaux - Goupille : 416 CRES, QQ-S-763C, Rc 20-34, Passivé & Ciré - Bouchon : 416 CRES, QQ-S-763C, Rc 20-34, Passivé Numéros de pièce et spécifications - PLGA0930020A : Court, D Max. : 0,0937, D Min. : 0,0928, C Nom. : 0,098, M Nom. : 0,078, K Nom. : 0,069, L Nom. : 0,062, Poids : 0,07g - PLGA0931020A : Long, D Max. : 0,0937, D Min. : 0,0928, C Nom. : 0,143, M Nom. : 0,123, K Nom. : 0,069, L Nom. : 0,095, Poids : 0,11g Pièces de rechange et accessoires - CUTA0930203A : Ensemble d'outils d'installation - CUTA0930103B : Ensemble d'outils d'extraction - CUTA0931103A : Jauge - PLGA1030020A : Bouchon Lee surdimensionné court - PLGA1031020A : Bouchon Lee surdimensionné long Pour les dimensions, veuillez vous référer à l'onglet Numéros de pièce et spécifications. Pour plus d'informations : Manuel technique hydraulique des solutions aérospatiales, énergétiques et de sport automobile Page A25 Enveloppes CAO : Modèle court de bouchon Lee en acier inoxydable 093, Modèle long de bouchon Lee en acier inoxydable 093 (liens de téléchargement disponibles sur le site) Spécifications techniques clés : - Diamètre du bouchon : 0,093 pouces - Diamètre maximal du passage scellable : 0,062 pouces - Pression d'épreuve : 24 000 psi - Matériau du bouchon : Acier inoxydable - Matériau du boîtier : Acier inoxydable ou Titane - Matériau de la goupille : 416 CRES, QQ-S-763C, Rc 20-34, Passivé & Ciré - Matériau du bouchon : 416 CRES, QQ-S-763C, Rc 20-34, Passivé - Tailles disponibles : 0,093 à 0,656 pouces
