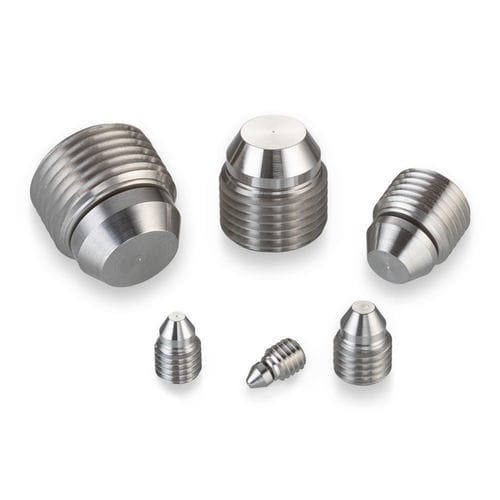

Bouchon cylindrique PLAA6218010A

filetéen métalen inox

Ce bouchon à filetage est conçu pour appliquer une force axiale uniquement sur le trou d'installation, ce qui le rend idéal pour sceller des trous à parois minces. Il utilise un joint métal sur métal pour les applications à haute pression et est à la fois amovible et réutilisable, offrant un accès facile aux passages scellés. Les bouchons A.F.O. disposent d'un joint flottant unique qui s'aligne automatiquement pour permettre des trous filetés qui ne sont pas parfaitement concentriques avec le trou traversant. Les tailles varient de 0,19 à 0,75 pouces. - Diamètre du bouchon : 0,625 pouces - Diamètre maximal du passage scellable : 0,500 pouces - Pression d'épreuve : 50 000 psi - Matériau du bouchon : Acier inoxydable - Matériau du boîtier : Aluminium ou acier inoxydable Performance générale - Pression d'épreuve (psi x 1000) : Acier inoxydable : 50, Aluminium : 20, AISI 8630 : 50 Matériaux - Corps fileté : 303 CRES, QQ-S-763C et AMS 5640 Type I, Passivation - Nez : 15-5 PH CRES, AMS 5659, Passivation Numéros de pièce et spécifications - Numéro de pièce : PLAA6218010A - A Min. : 0,384 - A Max. : 0,5 - D Nom. : 0,169 - E* Min. : 0,63 - F Min. : 0,11 - Poids (g) : 15 - Filetage B : 0,625 - 18 - C Réf. : 0,63 - G Hex : 0,312 *La dimension (E) variera avec les changements de dimension (A). Toutes les dimensions sont en pouces. Ces informations sont fournies à titre de référence uniquement. Pièces de rechange et accessoires - Numéro de pièce de l'outil de frappe : CUTA6250163A - Rotation requise de l'outil : 110° +/- 25° - Couple de frappe (boîtier en aluminium) : 40 ft-lbs - Couple d'installation (boîtier en aluminium) : 40 ft-lbs - Couple de frappe (boîtier en acier/AISI 8630) : 95 ft-lbs - Couple d'installation (boîtier en acier/AISI 8630) : 55 ft-lbs Pour les dimensions, veuillez vous référer à l'onglet Numéros de pièce et spécifications. Manuel technique hydraulique des solutions aérospatiales, énergétiques et de sport automobile Page A57 Faits clés sur le produit : - Diamètre du bouchon : 0,625 pouces - Diamètre maximal du passage scellable : 0,500 pouces - Pression d'épreuve : 50 000 psi - Matériau du bouchon : Acier inoxydable - Matériau du boîtier : Aluminium ou acier inoxydable Spécifications techniques / Caractéristiques : - Bouchon à filetage pour application de force axiale - Idéal pour le scellement de parois minces - Joint métal sur métal pour haute pression - Amovible et réutilisable - Joint flottant pour auto-alignement - Plage de tailles : 0,19 à 0,75 pouces - Pression d'épreuve : 50 000 psi (acier inoxydable), 20 000 psi (aluminium), 50 000 psi (AISI 8630) - Corps fileté : 303 CRES, QQ-S-763C et AMS 5640 Type I, Passivation - Nez : 15-5 PH CRES, AMS 5659, Passivation - Numéro de pièce : PLAA6218010A - Numéro de pièce de l'outil de frappe : CUTA6250163A - Rotation requise de l'outil : 110° +/- 25° - Couple de frappe (boîtier en aluminium) : 40 ft-lbs - Couple d'installation (boîtier en aluminium) : 40 ft-lbs - Couple de frappe (boîtier en acier/AISI 8630) : 95 ft-lbs - Couple d'installation (boîtier en acier/AISI 8630) : 55 ft-lbs
