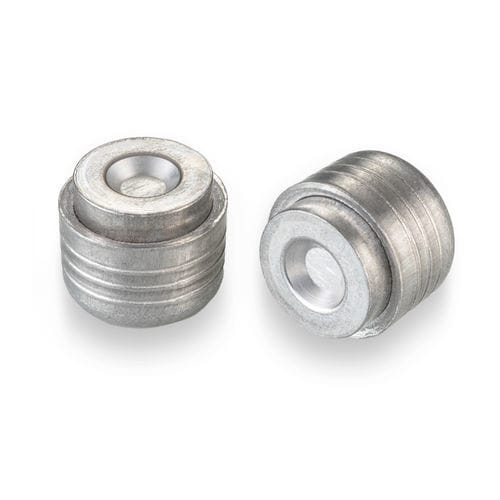

Bouchon conique PLBA1103610S

fileténon filetéen inox

Ce bouchon d'expansion conique en aluminium préassemblé est conçu pour sceller les passages de fluides dans les pièces moulées en métal, créant un joint étanche sans utiliser de filets, de joints toriques ou de mastics. Son design conique unique élimine le besoin de tolérances de fabrication strictes et permet aux concepteurs de minimiser l'épaisseur des parois autour du bouchon, même pour les matériaux de boîtier fragiles. Le bouchon préassemblé facilite un processus d'installation automatisé ou manuel fiable. Il est idéal pour les applications à grand volume. - Diamètre du bouchon : 11,03 mm - Diamètre maximal du passage scellable : 10,39 mm - Pression nominale : 35 bar - Matériau du bouchon : Aluminium - Matériau du boîtier : Aluminium, fonte, acier inoxydable ou acier Performance générale - Pression nominale* : 35 bar - Diamètre maximal du passage scellable : 10,39 mm - Température maximale : 135°C - Force d'installation typique dans l'aluminium : 6,2 kN - Matériaux de boîtier acceptables : Aluminium, fonte, acier inoxydable et acier *La pression nominale peut être plus élevée selon les exigences spécifiques de l'application. Matériaux - Goupille : Aluminium 6061 - Bouchon : Aluminium 6061 Numéros de pièce et spécifications - NUMÉRO DE PIÈCE : PLBA1103610S - POIDS : 1,5 g - NUMÉRO DE DESSIN DU TROU D'INSTALLATION : 1INST002870S Pièces de rechange et accessoires - NUMÉRO DE PIÈCE : PLBT0110901S, DESCRIPTION : Outil d'installation pour bouchon 11 mm Short Betaplug - NUMÉRO DE PIÈCE : PLBT1100012S, DESCRIPTION : Alésoir conique pour bouchon 11 mm Short Betaplug - NUMÉRO DE PIÈCE : PLBT1100014S, DESCRIPTION : Alésoir conique pour bouchon 11 mm Short Betaplug, finition rugueuse - Vue dimensionnelle : Dessins 2D et du trou d'installation disponibles (voir images). - Pour plus d'informations : Voir le Manuel de MicroHydraulique Industrielle des Solutions Automobiles et Industrielles, Page A79-A80, A85-A88. Spécifications techniques clés : - Diamètre du bouchon : 11,03 mm - Diamètre maximal du passage scellable : 10,39 mm - Pression nominale : 35 bar - Température maximale : 135°C - Force d'installation typique dans l'aluminium : 6,2 kN - Matériau du bouchon : Aluminium 6061 - Matériaux de boîtier acceptables : Aluminium, fonte, acier inoxydable, acier - Numéro de pièce : PLBA1103610S - Poids : 1,5 g - Numéro de dessin du trou d'installation : 1INST002870S
