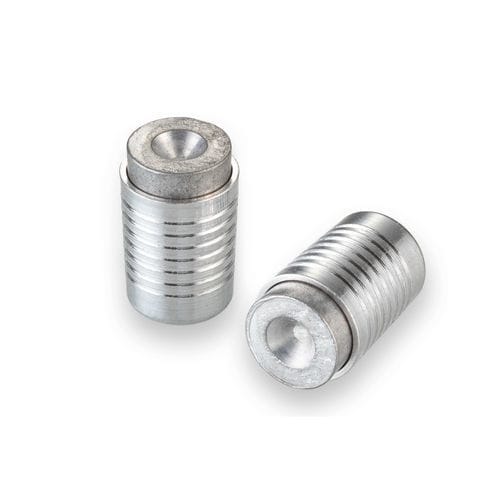

Bouchon conique PLBA0602604S

filetéen inoxen plastique

Ce bouchon d'expansion conique en aluminium préassemblé est conçu pour sceller les passages de fluides dans les pièces moulées en métal ou en plastique, créant un joint étanche sans utiliser de filets, de joints toriques ou de mastics. Son design conique unique élimine le besoin de tolérances de fabrication strictes et permet aux concepteurs de minimiser l'épaisseur de paroi requise autour du bouchon, même pour les matériaux de boîtier fragiles. - Diamètre du bouchon : 6,12 mm - Diamètre maximal du passage scellable : 5,50 mm - Pression d'éclatement : 483 bar - Matériau du bouchon : Aluminium - Matériau du boîtier : Aluminium, fonte, plastique, acier inoxydable ou acier Performance générale - Pression d'éclatement* : 483 bar - Diamètre maximal du passage scellable : 5,50 mm - Température maximale : 135°C - Force d'installation typique dans l'aluminium : 2,6 kN - Matériaux de boîtier acceptables : Aluminium, fonte, plastique, acier inoxydable et acier *Pression d'éclatement typique pour l'aluminium moulé sous pression A380. Matériaux - Goupille : Aluminium 6061 - Bouchon : Aluminium 6061 Numéros de pièce et spécifications - Numéro de pièce : PLBA0602604S - Poids : 0,52 g - Numéro de dessin du trou d'installation : 1INST026535S Pièces de rechange et accessoires - Numéro de pièce : PLBT0670031S - Description : Outil d'installation 6 mm Série 6000 Betaplug - Numéro de pièce : PLBT0670020S - Description : Alésoir conique 6 mm Série 6000 Betaplug - Procédure d'installation : Procédure d'installation 6 mm Série 6000 Betaplug (voir documentation) - Numéro de dessin de l'outil d'installation : PLBT0670031S - Numéro de dessin de l'alésoir conique : PLBT0670020S Vue dimensionnelle : Dessins 2D et du trou d'installation disponibles (voir images) - Enveloppe CAO : Modèle 6 mm Série 6000 Betaplug (voir documentation) Faits clés sur le produit : - Diamètre du bouchon : 6,12 mm - Diamètre maximal du passage scellable : 5,50 mm - Pression d'éclatement : 483 bar - Matériau du bouchon : Aluminium - Matériau du boîtier : Aluminium, fonte, plastique, acier inoxydable ou acier Applications typiques : Scellement des passages de fluides dans les pièces moulées en métal ou en plastique, en particulier là où l'étanchéité et une épaisseur de paroi minimale sont requises. Spécifications : - Pression d'éclatement : 483 bar - Diamètre maximal du passage scellable : 5,50 mm - Température maximale : 135°C - Force d'installation typique dans l'aluminium : 2,6 kN - Matériaux de boîtier acceptables : Aluminium, fonte, plastique, acier inoxydable et acier
