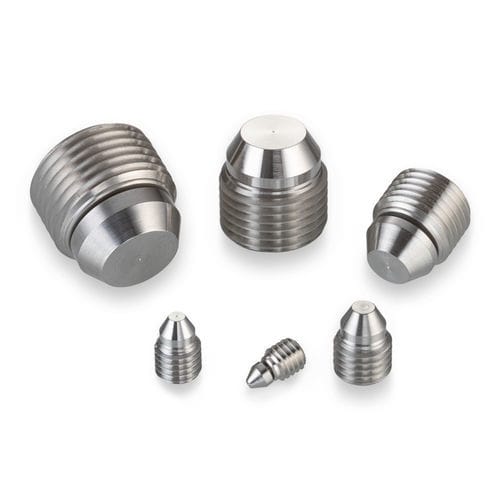

Bouchon cylindrique PLAA2528010A

filetéen inoxd'aluminium

Ce bouchon à filetage est conçu pour appliquer une force axiale uniquement sur le trou d'installation, ce qui le rend idéal pour sceller des trous avec des parois minces. Il utilise un joint métal sur métal pour les applications à haute pression et est à la fois amovible et réutilisable, offrant un accès facile aux passages scellés. Les bouchons A.F.O. présentent un joint flottant unique qui s'aligne automatiquement pour permettre des trous filetés qui ne sont pas parfaitement concentriques avec le trou traversant. Les tailles varient de 0,19 à 0,75 pouces. - Diamètre du bouchon : 0,250 pouces - Diamètre maximal du passage scellable : 0,156 pouces - Pression d'épreuve : 56 000 psi - Matériau du bouchon : Acier inoxydable - Matériau du boîtier : Aluminium ou acier inoxydable Performance générale - Pression d'épreuve (psi x 1000) : Acier inoxydable : 56, Aluminium : 26, AISI 8630 : 56 Matériaux - Corps fileté : 303 CRES, Spécification : QQ-S-763C et AMS 5640 Type I, Finition : Passivation - Nez : 15-5 PH CRES, Spécification : AMS 5659, Finition : Passivation Vues dimensionnelles et détails du trou d'installation Pour les dimensions, veuillez vous référer à l'onglet Numéros de pièce et spécifications. Numéros de pièce et spécifications - Numéro de pièce : PLAA2528010A - A Min. : 0,098 - A Max. : 0,156 - D Nom. : 0,102 - E* Min. : 0,364 - F Min. : 0,07 - Poids : 1,3 g - Filetage B : 0,25 - 28 - C Réf. : 0,365 - G Hex : 0,125 *La dimension (E) variera avec les changements de dimension (A). Toutes les dimensions sont en pouces. Ces informations sont fournies à titre de référence uniquement. Pièces de rechange et accessoires - Numéro de pièce de l'outil de frappe : CUTA2500163A - Rotation requise de l'outil : 175° +/- 35° - Couple de frappe (Réf) (Boîtier en aluminium) : 30 in-lbs - Couple d'installation (Boîtier en aluminium) : 25 in-lbs - Couple de frappe (Réf) (Boîtier en acier/AISI 8630) : 71 in-lbs - Couple d'installation (Boîtier en acier/AISI 8630) : 55 in-lbs - Tailles disponibles : 0,19 à 0,75 pouces - Amovible et réutilisable - Joint métal sur métal pour haute pression - Joint flottant pour auto-alignement Caractéristiques / Spécifications techniques - Diamètre du bouchon : 0,250 pouces - Diamètre maximal du passage scellable : 0,156 pouces - Pression d'épreuve : 56 000 psi (Acier inoxydable), 26 000 psi (Aluminium), 56 000 psi (AISI 8630) - Matériau du bouchon : Acier inoxydable (303 CRES, 15-5 PH CRES) - Matériau du boîtier : Aluminium ou acier inoxydable - Filetage : 0,25 - 28 - Poids : 1,3 g - Couple d'installation (Aluminium) : 25 in-lbs - Couple d'installation (Acier/AISI 8630) : 55 in-lbs - Numéro de pièce de l'outil de frappe : CUTA2500163A
