Bouchon conique PLBA0502604S
filetéen inoxen aluminium

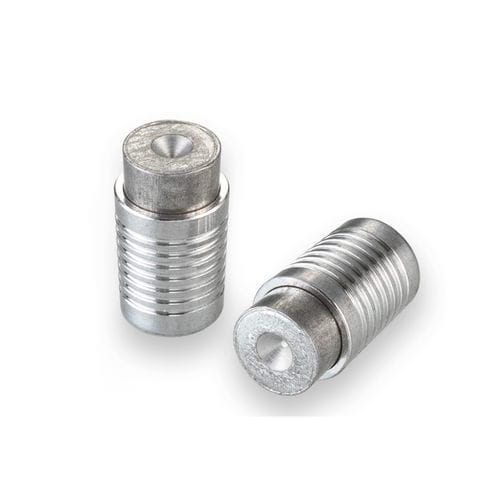

Bouchon conique - PLBA0502604S - THE LEE COMPANY - fileté / en inox / en aluminium
Bouchon conique - PLBA0502604S - THE LEE COMPANY - fileté / en inox / en aluminium
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de THE LEE COMPANY

Caractéristiques

Forme
conique
Type
fileté
Matériau
en inox, en aluminium
Fonction
pour l'industrie, d'expansion, de séparation, d'emboutissage
Applications produits
pour boîtier, pour applications automobiles
Autres caractéristiques
pression/expansion
Diamètre fonctionnel

5,11 mm
(0,201 in)

Description

Ce bouchon d'expansion conique en aluminium préassemblé est conçu pour sceller les passages de fluides dans les pièces moulées en métal ou en plastique, créant un joint étanche sans utiliser de filetages, de joints toriques ou de mastics. Son design conique unique élimine le besoin de tolérances de fabrication strictes et permet aux concepteurs de minimiser l'épaisseur de paroi requise autour du bouchon, même pour les matériaux de boîtier fragiles. - Diamètre du bouchon : 5,11 mm - Diamètre maximal du passage scellable : 4,50 mm - Pression d'éclatement : 483 bar - Matériau du bouchon : Aluminium - Matériau du boîtier : Aluminium, fonte, acier inoxydable ou acier Performance générale - Pression d'éclatement* : 483 bar - Diamètre maximal du passage scellable : 4,50 mm - Température maximale : 135°C - Force d'installation typique dans l'aluminium : 2,4 kN - Matériaux de boîtier acceptables : Aluminium, fonte, plastique, acier inoxydable et acier Matériaux - Goupille : Aluminium 6061 - Bouchon : Aluminium 6061 Numéros de pièce et spécifications - Numéro de pièce : PLBA0502604S - Poids : 0,30 g - Numéro de dessin du trou d'installation : 1INST026531S Pièces de rechange et accessoires - PLBT0570031S : Outil d'installation Betaplug Série 6000 5 mm - PLBT0570020S : Alésoir conique Betaplug Série 6000 5 mm - Vue dimensionnelle : Dessins 2D et du trou d'installation disponibles (voir images). - Procédure d'installation : Procédure d'installation dédiée et dessins d'outils disponibles (voir documents). - Enveloppe CAO : Modèle disponible (voir section CAO). - Manuel : Manuel de microhydraulique industrielle pour solutions automobiles et industrielles (voir documents). - Études de cas : Disponibles pour les applications automobiles (voir section ressources). Spécifications techniques - Diamètre du bouchon : 5,11 mm - Diamètre maximal du passage scellable : 4,50 mm - Pression d'éclatement : 483 bar - Température maximale : 135°C - Force d'installation typique dans l'aluminium : 2,4 kN - Matériau du bouchon : Aluminium 6061 - Matériaux de boîtier acceptables : Aluminium, fonte, plastique, acier inoxydable, acier - Numéro de pièce : PLBA0502604S - Poids : 0,30 g - Numéro de dessin du trou d'installation : 1INST026531S - Numéro de dessin de l'outil d'installation : PLBT0570031S - Numéro de dessin de l'alésoir conique : PLBT0570020S
