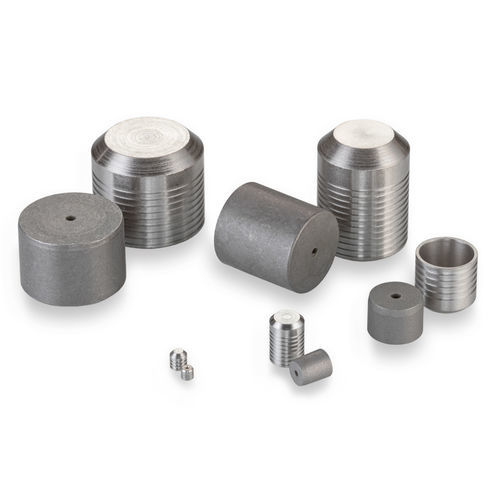

Bouchon rond PLGA series

fileténon filetéen inox

Ce membre de notre famille classique de bouchons Lee est idéal pour une installation dans des collecteurs en acier inoxydable. Les bouchons Lee restent la méthode la plus simple et la plus réussie pour sceller les trous percés en croix. Lors de l'installation de la goupille, l'expansion contrôlée provoque l'enfoncement des terres et des rainures du bouchon dans le matériau environnant, formant des joints indépendants et des anneaux de retenue. Les tailles varient de 0,093 à 0,656 pouces. - Diamètre du bouchon : 0,187 pouces - Diamètre maximal du passage scellable : 0,156 pouces - Pression d'épreuve : 28 000 psi - Matériau du bouchon : Acier inoxydable - Matériau du boîtier : Acier inoxydable ou Titane Performance générale - Classe 1 : Court 12, Long 18 - Classe 2 : Court 14, Long 24 - Classe 3 : Court 16, Long 28 Pression d'épreuve (psi x 1000) Matériaux - Goupille : 416 CRES, QQ-S-763C, Rc 20-34, Passivé & Cire - Bouchon : 416 CRES, QQ-S-763C, Rc 20-34, Passivé Vues dimensionnelles et détails du trou d'installation Pour les dimensions, veuillez vous référer à l'onglet Numéros de pièce et spécifications. Numéros de pièce et spécifications - PLGA1870020A : Court, 0,1875 - 0,1866, 0,16, 0,135, 0,154, 0,114, 0,51, 0,152, 0,156, 0,063, 0,1875 - 0,19, 0,1875 - 0,189, 0,1875 - 0,188 - PLGA1871020A : Long, 0,1875 - 0,1866, 0,26, 0,235, 0,154, 0,181, 0,82, 0,253, 0,156, 0,063, 0,1875 - 0,19, 0,1875 - 0,189, 0,1875 - 0,188 Toutes les dimensions sont en pouces. Ces informations sont fournies à titre de référence uniquement. Pièces de rechange et accessoires - CUTA1870203A : Ensemble d'outils d'installation - CUTA1870103B : Ensemble d'outils d'extraction - CUTA1871103A : Jauge - PLGA1970020A : Bouchon Lee surdimensionné court - PLGA1971020A : Bouchon Lee surdimensionné long Faits clés sur le produit - Diamètre du bouchon : 0,187 pouces - Diamètre maximal du passage scellable : 0,156 pouces - Pression d'épreuve : 28 000 psi - Matériau du bouchon : Acier inoxydable - Matériau du boîtier : Acier inoxydable ou Titane Spécifications / Caractéristiques techniques - Famille de produits : Bouchon Lee - Matériau : Acier inoxydable 416 CRES - Finition : Passivé (Goupille : Passivé & Cire) - Pression d'épreuve : Jusqu'à 28 000 psi - Tailles disponibles : 0,093 à 0,656 pouces - Application : Scellement des trous percés en croix dans des collecteurs en acier inoxydable
