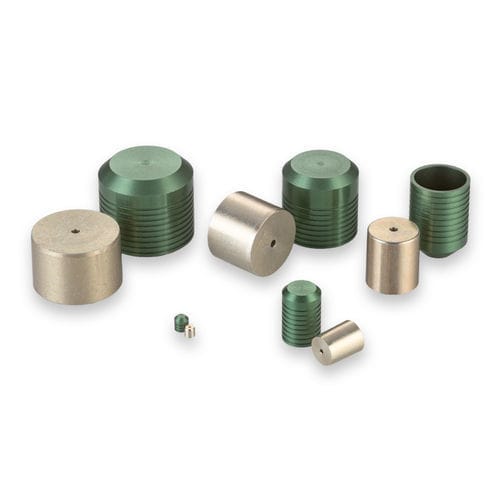

Bouchon cylindrique PLGA series

fileténon filetéen aluminium

Ce membre de notre famille classique de bouchons Lee est idéal pour une installation dans des collecteurs en aluminium. Les bouchons Lee restent la méthode la plus simple et la plus réussie pour sceller les trous percés en croix. Lors de l'installation de la goupille, l'expansion contrôlée provoque l'enfoncement des terres et des rainures du bouchon dans le matériau environnant, formant des joints indépendants et des anneaux de retenue. Les tailles varient de 0,093 à 0,656 pouces. - Diamètre du bouchon : 0,406 pouces - Diamètre maximal du passage scellable : 0,375 pouces - Pression d'épreuve : 13 000 psi - Matériau du bouchon : Aluminium - Matériau du boîtier : Aluminium Performance générale - Classe 1 : Court 6, Long 8 - Classe 2 : Court 8, Long 10 - Classe 3 : Court 10, Long 13 Pression d'épreuve (psi x 1000) Matériaux - Goupille : Aluminium 2024-T4 ou T351, SAE AMS-QQ-A-225/6, Alodine Jaune selon MIL-DTL-5541 & Cire - Bouchon : Aluminium 2024-T4 ou T351, SAE AMS-QQ-A-225/6, Anodisation Verte selon MIL-A-8625 Type II B Vues dimensionnelles et détails du trou d'installation Pour les dimensions, veuillez vous référer à l'onglet Numéros de pièce et spécifications. Numéros de pièce et spécifications - PLGA4060010A : Court, D Max. 0,4062, D Min. 0,4053, C Nom. 0,365, M Nom. 0,305, K Nom. 0,357, L Nom. 0,256, Poids 2g, A Min. 0,325, N Dia. Réf. 0,375, W Min. 0,125, Alésage Dia. Classe 1 : 0,4062 - 0,4087, Classe 2 : 0,4062 - 0,4077, Classe 3 : 0,4062 - 0,4067 - PLGA4061010A : Long, D Max. 0,4062, D Min. 0,4053, C Nom. 0,565, M Nom. 0,465, K Nom. 0,357, L Nom. 0,397, Poids 3g, A Min. 0,5, N Dia. Réf. 0,375, W Min. 0,125, Alésage Dia. Classe 1 : 0,4062 - 0,4087, Classe 2 : 0,4062 - 0,4077, Classe 3 : 0,4062 - 0,4067 Toutes les dimensions sont en pouces. Ces informations sont fournies à titre de référence uniquement. Pièces de rechange et accessoires - CUTA4060303A : Ensemble d'outils d'installation - CUTA4060103B : Ensemble d'outils d'extraction - CUTA4061103A : Jauge - PLGA4160010A : Bouchon Lee surdimensionné court - PLGA4161010A : Bouchon Lee surdimensionné long - Enveloppes CAO : Modèle court de bouchon Lee en aluminium 406, Modèle long de bouchon Lee en aluminium 406 - Manuel technique hydraulique des solutions aérospatiales, énergétiques et de sport automobile (voir PDF dans les documents) - Procédure d'installation : PS 203 REV L : Critères de conception et procédures d'installation et d'extraction pour les bouchons d'expansion Lee (voir PDF dans les documents) - Outils d'installation et de fabrication : CUTA4060103B : Ensemble d'outils d'extraction de bouchon (voir PDF dans les documents), CUTA4060303A : Outil d'installation de bouchon (voir PDF dans les documents), CUTA4061103A : Jauge de bouchon (voir PDF dans les documents) Spécifications techniques / Caractéristiques : - Diamètre du bouchon : 0,406 pouces - Diamètre maximal du passage scellable : 0,375 pouces - Pression d'épreuve : 13 000 psi - Matériau du bouchon : Aluminium (2024-T4 ou T351, SAE AMS-QQ-A-225/6) - Matériau de la goupille : Aluminium (2024-T4 ou T351, SAE AMS-QQ-A-225/6) - Finition de la goupille : Alodine Jaune selon MIL-DTL-5541 & Cire - Finition du bouchon : Anodisation Verte selon MIL-A-8625 Type II B - Tailles disponibles : 0,093 à 0,656 pouces - Disponible en versions courte et longue
