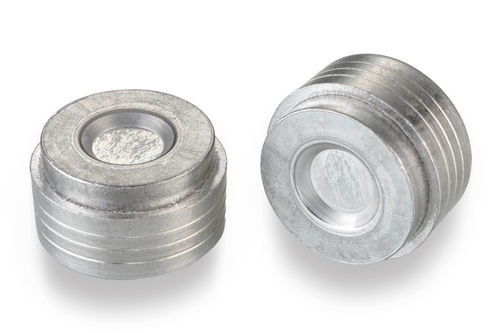

Bouchon conique PLBA1604610S

fileténon filetéen inox

Ce bouchon d'expansion conique en aluminium pré-assemblé est conçu pour sceller les passages de fluides dans les pièces moulées en métal, créant un joint étanche sans utiliser de filets, de joints toriques ou de mastics. Son design conique unique élimine le besoin de tolérances de fabrication strictes et permet aux concepteurs de minimiser l'épaisseur des parois autour du bouchon, même pour les matériaux de boîtier fragiles. Le bouchon pré-assemblé facilite un processus d'installation automatisé ou manuel fiable. Il est idéal pour les applications à grand volume. - Diamètre du bouchon : 16,08 mm - Diamètre maximal du passage scellable : 15,39 mm - Pression nominale : 35 bar - Matériau du bouchon : Aluminium - Matériau du boîtier : Aluminium, fonte, acier inoxydable ou acier Performance générale - Pression nominale : 35 bar - Diamètre maximal du passage scellable : 15,39 mm - Température maximale : 135°C - Force d'installation typique dans l'aluminium : 6,5 kN - Matériaux de boîtier acceptables : Aluminium, fonte, acier inoxydable et acier Matériaux - Goupille : Aluminium 6061 - Bouchon : Aluminium 6061 Numéros de pièce et spécifications - Numéro de pièce : PLBA1604610S - Poids : 3,3 g - Numéro de dessin du trou d'installation : 1INST002581S Pièces de rechange et accessoires - PLBT0160901S : Outil d'installation pour bouchon 16 mm Short Betaplug - PLBT1600012S : Alésoir conique pour bouchon 16 mm Short Betaplug - PLBT1600014S : Alésoir conique pour bouchon 16 mm Short Betaplug, finition brute Vue dimensionnelle Cette image est à titre de référence uniquement. Toutes les dimensions sont en millimètres. *Longueur totale avant installation Détails du trou d'installation Numéro de dessin du trou d'installation : 1INST002581S Cette image est à titre de référence uniquement. Toutes les dimensions sont en millimètres. *Profondeur du trou conique à partir de la profondeur de 16,23 mm de diamètre minimum. Faits clés sur le produit : - Diamètre du bouchon : 16,08 mm - Diamètre maximal du passage scellable : 15,39 mm - Pression nominale : 35 bar - Matériau du bouchon : Aluminium - Matériau du boîtier : Aluminium, fonte, acier inoxydable ou acier Spécifications techniques / Caractéristiques : - Pression nominale : 35 bar (peut être plus élevée selon l'application) - Diamètre maximal du passage scellable : 15,39 mm - Température maximale : 135°C - Force d'installation typique dans l'aluminium : 6,5 kN - Matériaux de boîtier acceptables : Aluminium, fonte, acier inoxydable et acier - Matériau de la goupille : Aluminium 6061 - Matériau du bouchon : Aluminium 6061 - Numéro de pièce : PLBA1604610S - Poids : 3,3 g - Numéro de dessin du trou d'installation : 1INST002581S - Pièces de rechange : PLBT0160901S (Outil d'installation), PLBT1600012S (Alésoir conique), PLBT1600014S (Alésoir conique, finition brute)
