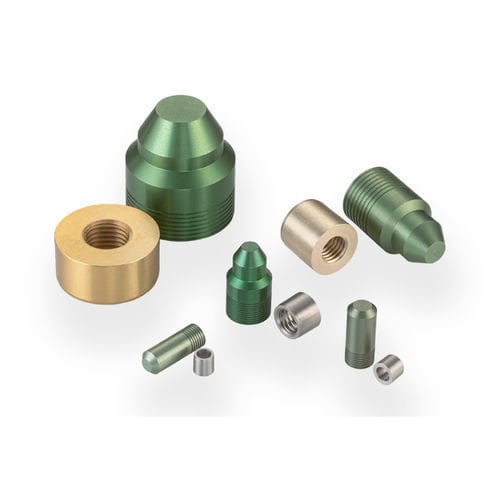

Bouchon cylindrique PLRA2500010A

filetéen aluminiumpour boîtier

Ce bouchon R.F.O. est conçu pour appliquer une force radiale uniquement sur un trou d'installation. Ce bouchon peut être utilisé pour sceller des ouvertures dans des coques fines ainsi que des matériaux fragiles. Il est conçu pour s'adapter aux passages sans besoin d'un épaulement de support et il n'y a pas de pression vers le bas lors de l'installation. Le bouchon R.F.O. est installé à l'aide de l'outil d'installation hydraulique de The Lee Company. Les tailles varient de 0,156 à 0,875 pouces. - Diamètre du bouchon : 0,250 pouces - Diamètre maximal du passage scellable : 0,250 pouces - Pression d'épreuve : 5000 psi - Matériau du bouchon : Aluminium - Matériau du boîtier : Aluminium Performance générale - Pression d'épreuve (psi x 1000) : Classe 2 - 4, Classe 3 - 5 Matériaux - Goupille : 416 CRES, Spécification : QQ-S-763C, Finition : Passivé - Bouchon : Aluminium 2024-T4 ou T351, Spécification : SAE AMS-QQ-A-225/6, Finition : Anodisé vert selon MIL-A-8625 Type II B Numéros de pièce et spécifications - Numéro de pièce : PLRA2500010A - D Max. : 0,25 - D Min. : 0,2491 - C Nom. : 0,562 - M Nom. : 0,51 - K Nom. : 0,212 - L Nom. : 0,22 - X : 0,144 - Z : 0,138-40 - Poids : 1,1 g - A Min. : 0,23 - B Min. : 0,08 - Diamètre de ré-alésage Classe 2 : 0,25 - 0,2515 - Diamètre de ré-alésage Classe 3 : 0,25 - 0,2505 Pièces de rechange et accessoires - Numéro de pièce : CUTX0100000B, Description : Outil d'installation hydraulique - Numéro de pièce : CUTA2505205A, Description : Ensemble d'outils d'installation - Numéro de pièce : CUTA2506205B, Description : Ensemble d'outils d'extraction - Numéro de pièce : PLRA2600010A, Description : Bouchon surdimensionné R.F.O Spécifications de l'image - Vue dimensionnelle et détails du trou d'installation disponibles dans les images secondaires. Tailles disponibles : 0,156 à 0,875 pouces Installation : Outil d'installation hydraulique requis Spécifications techniques - Diamètre du bouchon : 0,250 pouces - Diamètre maximal du passage scellable : 0,250 pouces - Pression d'épreuve : 5000 psi (Classe 3), 4000 psi (Classe 2) - Matériau du bouchon : Aluminium 2024-T4 ou T351, Anodisé vert selon MIL-A-8625 Type II B - Matériau de la goupille : 416 CRES, Passivé - Numéro de pièce : PLRA2500010A - Poids : 1,1 g
