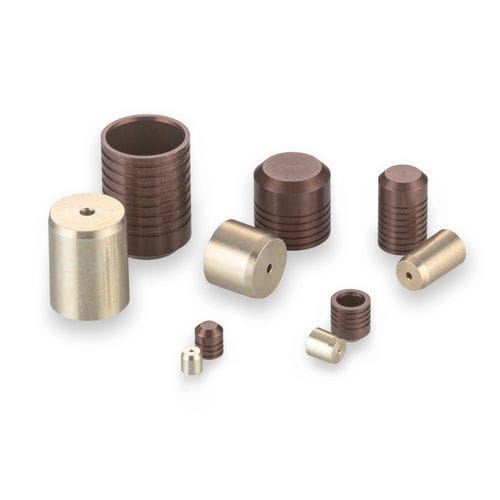

Bouchon cylindrique PLGM0350010A

filetéen aluminiumde formage

Ce membre de notre famille classique de bouchons Lee est idéal pour une installation dans des collecteurs en aluminium. Les bouchons Lee restent la méthode la plus simple et la plus réussie pour sceller les trous percés en croix. Lors de l'installation de la goupille, l'expansion contrôlée provoque l'enfoncement des terres et des rainures du bouchon dans le matériau environnant, formant des joints indépendants et des anneaux de retenue. Les tailles varient de 2,5 à 8 millimètres. - Diamètre du bouchon : 3,50 mm - Diamètre maximal du passage scellable : 2,7 mm - Pression d'épreuve : 88 MPa - Matériau du bouchon : Aluminium - Matériau du boîtier : Aluminium Performance générale - Classe 1 : 49 MPa - Classe 2 : 59 MPa - Classe 3 : 88 MPa Matériaux - Goupille : Aluminium 2024-T4 ou T351, SAE AMS-QQ-A-225/6, Alodine Jaune selon MIL-DTL-5541 & Cire - Bouchon : Aluminium 2024-T4 ou T351, SAE AMS-QQ-A-225/6, Anodisation Marron selon MIL-A-8625 Type II B Numéros de pièce et spécifications - Numéro de pièce : PLGM0350010A - Taille : Court - D Max. : 3,5 mm - D Min. : 3,48 mm - C Nom. : 3,66 mm - M Nom. : 3 mm - K Nom. : 2,56 mm - L Nom. : 2,66 mm - Poids : 0,09 g - A Min. : 3,4 mm - N Dia. Réf. : 2,7 mm - W Min. : 3,2 mm - Diamètre de l'alésoir Classe 1 : H10 * 3,50 - 3,56 - Diamètre de l'alésoir Classe 2 : H9 * 3,50 - 3,54 - Diamètre de l'alésoir Classe 3 : H7 * 3,50 - 3,51 Pièces de rechange et accessoires - Ensemble d'outils d'installation : CUTA1250203A - Ensemble d'outils d'extraction : CUTM0350103B - Jauge : CUTM0351103A Pour les dimensions, veuillez vous référer à l'onglet Numéros de pièce et spécifications. Pour plus d'informations, consultez le Manuel technique hydraulique des solutions aérospatiales, énergétiques et de sport automobile (Page A38). Enveloppe CAO disponible : Modèle de bouchon Lee métrique en aluminium 3,50 Faits clés sur le produit - Diamètre du bouchon : 3,50 mm - Diamètre maximal du passage scellable : 2,7 mm - Pression d'épreuve : 88 MPa - Matériau du bouchon : Aluminium - Matériau du boîtier : Aluminium Caractéristiques / Spécifications techniques - Famille de produits : Bouchon Lee - Matériau : Aluminium 2024-T4 ou T351 - Finition : Alodine Jaune selon MIL-DTL-5541 & Cire (Goupille), Anodisation Marron selon MIL-A-8625 Type II B (Bouchon) - Pression d'épreuve : Jusqu'à 88 MPa (Classe 3) - Diamètre du bouchon : 3,50 mm - Diamètre maximal du passage scellable : 2,7 mm - Poids : 0,09 g - Numéro de pièce : PLGM0350010A
