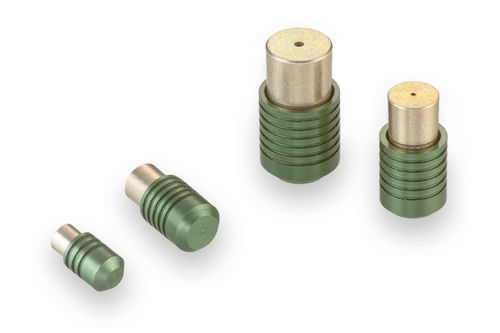

Bouchon cylindrique PLPA0930010A

filetéen aluminiumd'expansion

Ce bouchon d'installation rapide est un ensemble de bouchons pré-assemblés qui combine facilité de manipulation et d'installation avec la fiabilité et la performance éprouvées des bouchons d'expansion Lee. Les bouchons Lee restent la méthode la plus simple et la plus réussie pour sceller les trous transversaux percés. Lors de l'installation de la goupille, les terres et les rainures forment des joints indépendants et des anneaux de retenue. Les tailles varient de 0,093 à 0,187 pouces. - Diamètre du bouchon : 0,093 pouces - Diamètre maximal du passage scellable : 0,062 pouces - Pression d'épreuve : 10 000 psi - Matériau du bouchon : Aluminium - Matériau du boîtier : Aluminium Performance générale - Pression d'épreuve (psi x 1000) : Classe 1 : 6, Classe 2 : 8, Classe 3 : 10 Matériaux - Goupille : Aluminium 2024-T4, SAE AMS-QQ-A-225/6 et AMS 4119, Alodine Jaune selon MIL-DTL-5541 & Cire - Bouchon : Aluminium 2024-T4, SAE AMS-QQ-A-225/6 et AMS 4120, Anodisation Verte selon MIL-A-8625 Type IIB Numéros de pièce et spécifications - Numéro de pièce : PLPA0930010A - Taille : Courte - D Max. : 0,0937 - D Min. : 0,0928 - B Nom. : 0,178 - C Nom. : 0,123 - M Nom. : 0,103 - K Nom. : 0,069 - Poids : 0,025 g - A Min. : 0,118 - N Dia. Réf. : 0,062 - W Min. : 0,125 - Diamètre de ré-alésage Classe 1 : 0,0937 – 0,0962 - Diamètre de ré-alésage Classe 2 : 0,0937 – 0,0952 - Diamètre de ré-alésage Classe 3 : 0,0937 – 0,0942 Pièces de rechange et accessoires - CUTA0930303A : Outil de siège - CUTA0930203A : Ensemble d'outils d'installation - CUTA0930103B : Ensemble d'outils d'extraction - CUTA0931103A : Jauge - PLGA1030010A : Bouchon Lee surdimensionné Pour les dimensions, veuillez vous référer à l'onglet Numéros de pièce et spécifications. Manuel technique hydraulique des solutions aérospatiales, énergétiques et de sport automobile Page A32 Faits clés sur le produit : - Diamètre du bouchon : 0,093 pouces - Diamètre maximal du passage scellable : 0,062 pouces - Pression d'épreuve : 10 000 psi - Matériau du bouchon : Aluminium - Matériau du boîtier : Aluminium Caractéristiques / Spécifications techniques - Type de produit : Bouchon d'installation rapide (QIP®) - Diamètre du bouchon : 0,093 pouces - Diamètre maximal du passage scellable : 0,062 pouces - Pression d'épreuve : 10 000 psi - Matériau du bouchon : Aluminium 2024-T4 - Matériau du boîtier : Aluminium 2024-T4 - Finition de la goupille : Alodine Jaune selon MIL-DTL-5541 & Cire - Finition du bouchon : Anodisation Verte selon MIL-A-8625 Type IIB - Tailles disponibles : 0,093 à 0,187 pouces - Numéro de pièce : PLPA0930010A - Poids : 0,025 g
