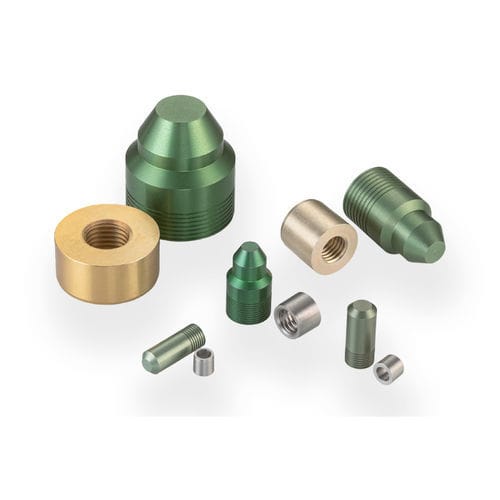

Bouchon cylindrique PLRA2180010A

filetéen aluminiumpour boîtier

Ce bouchon R.F.O. est conçu pour appliquer uniquement une force radiale sur un trou d'installation. Ce bouchon peut être utilisé pour sceller des ouvertures dans des coques minces ainsi que des matériaux fragiles. Il est conçu pour s'adapter aux passages sans nécessiter d'épaulement de support et il n'y a pas de pression vers le bas lors de l'installation. Le bouchon R.F.O. est installé à l'aide de l'outil d'installation hydraulique de The Lee Company. Les tailles varient de 0,156 à 0,875 pouces. - Diamètre du bouchon : 0,218 pouces - Diamètre maximal du passage scellable : 0,218 pouces - Pression d'épreuve : 6000 psi - Matériau du bouchon : Aluminium - Matériau du boîtier : Aluminium Performance générale - Pression d'épreuve (psi x 1000) : Classe 2 : 5, Classe 3 : 6 Matériaux - Goupille : 416 CRES, Passivé - Bouchon : Aluminium 2024-T4 ou T351, Anodisé vert selon MIL-A-8625 Type II B Spécifications d'image - Vue dimensionnelle : Voir l'image dans les images secondaires - Détails du trou d'installation : Voir l'image dans les images secondaires Pièces de rechange et accessoires - Numéro de pièce : CUTX0100000B, Outil d'installation hydraulique - Numéro de pièce : CUTA2185205A, Ensemble d'outils d'installation - Numéro de pièce : CUTA2186205B, Ensemble d'outils d'extraction - Numéro de pièce : PLRA2280010A, Bouchon surdimensionné R.F.O. Pour les dimensions, veuillez vous référer à l'onglet Numéros de pièce et spécifications. Numéros de pièce et spécifications - Numéro de pièce : PLRA2180010A - D Max. : 0,2187 - D Min. : 0,2178 - C Nom. : 0,5 - M Nom. : 0,46 - K Nom. : 0,18 - L Nom. : 0,15 - X : 0,117 - Z : .112-48 - Poids (g) : 0,8 - A Min. : 0,17 - B Min. : 0,08 - Diamètre de l'alésoir Classe 2 : 0,2187 - 0,2202 - Diamètre de l'alésoir Classe 3 : 0,2187 - 0,2192 Caractéristiques techniques / spécifications : - Diamètre du bouchon : 0,218 pouces - Diamètre maximal du passage scellable : 0,218 pouces - Pression d'épreuve : 6000 psi - Matériau du bouchon : Aluminium (2024-T4 ou T351, Anodisé vert selon MIL-A-8625 Type II B) - Matériau de la goupille : 416 CRES, Passivé - Tailles disponibles : 0,156 à 0,875 pouces - Installé à l'aide de l'outil d'installation hydraulique de The Lee Company - Aucun épaulement de support requis, aucune pression vers le bas lors de l'installation - Numéro de pièce : PLRA2180010A
