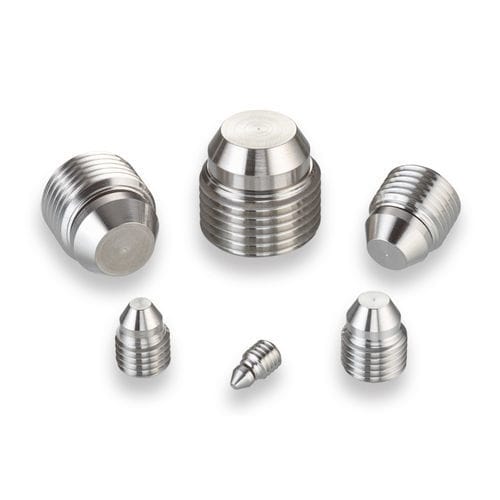

Bouchon cylindrique PLAA3724020A

filetéen inoxen aluminium

Ce bouchon à filetage est conçu pour appliquer une force axiale uniquement sur le trou d'installation, ce qui le rend idéal pour sceller des trous avec des parois minces. Entièrement fabriqué en alliage nickel-cobalt MP35N, ce bouchon A.F.O. est conforme aux normes NACE et offre une excellente résistance à la corrosion pour les applications difficiles dans l'industrie pétrolière et gazière. Ce bouchon utilise un joint métal sur métal pour les applications à haute pression. Il est à la fois amovible et réutilisable, offrant un accès facile aux passages scellés. Les tailles varient de 0,19 à 0,75 pouces. - Diamètre du bouchon : 0,375 pouces - Diamètre maximal du passage scellable : 0,276 pouces - Pression d'épreuve : 54 000 psi - Matériau du bouchon : MP35N - Matériau du boîtier : Inconel, Monel, MP35N ou Titane Performance générale - Acier inoxydable : 54 000 psi - Aluminium : 24 000 psi - AISI 8630 : 54 000 psi Matériaux - Corps fileté : MP35N (NACE MR0175 / ISO 15156) - Nez : MP35N (NACE MR0175 / ISO 15156) Numéros de pièce et spécifications - Numéro de pièce : PLAA3724020A - A Min. : 0,187 - A Max. : 0,276 - D Nom. : 0,129 - E* Min. : 0,454 - F Min. : 0,12 - Poids : 3,6 g - Filetage B : 0,375 - 24 - C Réf. : 0,455 - G Hex : 0,187 *La dimension (E) variera avec les changements de dimension (A). Toutes les dimensions sont en pouces. Ces informations sont fournies à titre de référence uniquement. Pièces de rechange et accessoires - Numéro de pièce de l'outil de frappe : CUTA3750163A - Rotation requise de l'outil : 150° +/- 30° - Couple de frappe (réf) (boîtier en aluminium) : 125 in-lbs - Couple d'installation (boîtier en aluminium) : 100 in-lbs - Couple de frappe (réf) (boîtier en acier/AISI 8630) : 275 in-lbs - Couple d'installation (boîtier en acier/AISI 8630) : 220 in-lbs Pour les dimensions, veuillez vous référer à l'onglet Numéros de pièce et spécifications. Manuel technique hydraulique des solutions aérospatiales, énergétiques et de sport automobile Page A58 Principales spécifications techniques : - Diamètre du bouchon : 0,375 pouces - Diamètre maximal du passage scellable : 0,276 pouces - Pression d'épreuve : 54 000 psi - Matériau du bouchon : MP35N - Matériau du boîtier : Inconel, Monel, MP35N ou Titane - Numéro de pièce : PLAA3724020A - Poids : 3,6 g - Filetage B : 0,375 - 24 - Numéro de pièce de l'outil de frappe : CUTA3750163A
