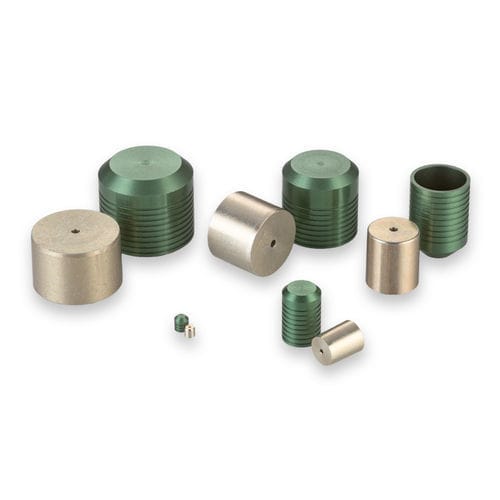

Bouchon cylindrique PLGA series

filetéen aluminiumde formage

Ce membre de notre famille classique de bouchons Lee est idéal pour une installation dans des collecteurs en aluminium. Les bouchons Lee restent la méthode la plus simple et la plus réussie pour sceller les trous percés en croix. Lors de l'installation de la goupille, l'expansion contrôlée fait que les terres et les rainures du bouchon "mordent" dans le matériau environnant, formant des joints indépendants et des anneaux de retenue. Les tailles varient de 0,093 à 0,656 pouces. - Diamètre du bouchon : 0,218 pouces - Diamètre maximal du passage scellable : 0,187 pouces - Pression d'épreuve : 15 000 psi - Matériau du bouchon : Aluminium - Matériau du boîtier : Aluminium Performance générale - Classe 1 : Court 8, Long 9 - Classe 2 : Court 9, Long 12 - Classe 3 : Court 10, Long 15 Pression d'épreuve (psi x 1000) Matériaux - Goupille : Aluminium 2024-T4 ou T351, SAE AMS-QQ-A-225/6, Alodine Jaune selon MIL-DTL-5541 & Cire - Bouchon : Aluminium 2024-T4 ou T351, SAE AMS-QQ-A-225/6, Anodisation Verte selon MIL-A-8625 Type II B Vues dimensionnelles et détails du trou d'installation Pour les dimensions, veuillez vous référer à l'onglet Numéros de pièce et spécifications. Numéros de pièce et spécifications - PLGA2180010A : Court, D Max. 0,2187, D Min. 0,2178, C Nom. 0,187, M Nom. 0,167, K Nom. 0,179, L Nom. 0,145, Poids 0,3g - PLGA2181010A : Long, D Max. 0,2187, D Min. 0,2178, C Nom. 0,307, M Nom. 0,277, K Nom. 0,182, L Nom. 0,218, Poids 0,51g Toutes les dimensions sont en pouces. Ces informations sont fournies à titre de référence uniquement. Pièces de rechange et accessoires - CUTA2180203A : Ensemble d'outils d'installation - CUTA2180103B : Ensemble d'outils d'extraction - CUTA2181103A : Jauge - PLGA2280010A : Bouchon Lee surdimensionné court - PLGA2281010A : Bouchon Lee surdimensionné long - Enveloppes CAO : Modèle court de bouchon Lee en aluminium 218, Modèle long de bouchon Lee en aluminium 218 - Manuel : Manuel technique hydraulique des solutions aérospatiales, énergétiques et de sport automobile (Page A20) - Vidéo produit : Aperçu des caractéristiques et avantages du bouchon d'expansion Lee - Article : Les bouchons A.F.O.® à double étanchéité offrent des fonctions de précharge et de purge Spécifications techniques - Diamètre du bouchon : 0,218 pouces - Diamètre maximal du passage scellable : 0,187 pouces - Pression d'épreuve : 15 000 psi - Matériau du bouchon : Aluminium (2024-T4 ou T351, SAE AMS-QQ-A-225/6, Anodisation Verte selon MIL-A-8625 Type II B) - Matériau de la goupille : Aluminium (2024-T4 ou T351, SAE AMS-QQ-A-225/6, Alodine Jaune selon MIL-DTL-5541 & Cire) - Tailles disponibles : 0,093 à 0,656 pouces
