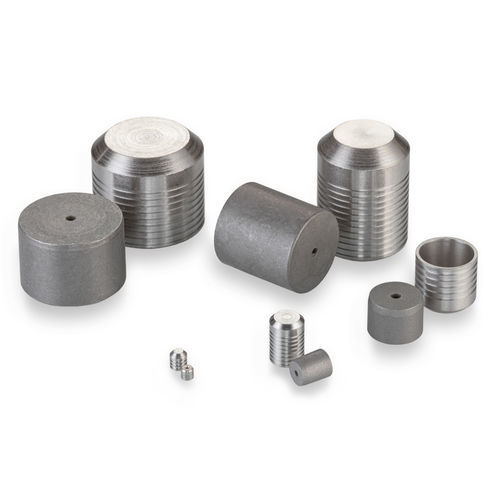

Bouchon cylindrique PLGA series

fileténon filetéen inox

Ce membre de notre famille classique de bouchons Lee est idéal pour une installation dans des collecteurs en acier inoxydable. Les bouchons Lee restent la méthode la plus simple et la plus réussie pour sceller les trous percés en croix. Lors de l'installation de la goupille, l'expansion contrôlée provoque l'enfoncement des terres et des rainures du bouchon dans le matériau environnant, formant des joints indépendants et des anneaux de retenue. Les tailles varient de 0,093 à 0,656 pouces. - Diamètre du bouchon : 0,125 pouces - Diamètre maximal du passage scellable : 0,093 pouces - Pression d'épreuve : 24 000 psi - Matériau du bouchon : Acier inoxydable - Matériau du boîtier : Acier inoxydable ou Titane Performance générale - Classe 1 : Court 14, Long 18 - Classe 2 : Court 16, Long 20 - Classe 3 : Court 20, Long 24 Pression d'épreuve (psi x 1000) Matériaux - Goupille : 416 CRES, QQ-S-763C, Rc 20-34, Passivé & Ciré - Bouchon : 416 CRES, QQ-S-763C, Rc 20-34, Passivé Vues dimensionnelles et détails du trou d'installation Pour les dimensions, veuillez vous référer à l'onglet Numéros de pièce et spécifications. Numéros de pièce et spécifications - PLGA1250020A : Court, D Max. 0,125, D Min. 0,1241, C Nom. 0,128, M Nom. 0,108, K Nom. 0,095, L Nom. 0,086, Poids 0,17g, A Min. 0,125, N Dia. Réf. 0,093, W Min. 0,063, Alésage Dia. Classe 1 : 0,125 - 0,1275, Classe 2 : 0,125 - 0,1265, Classe 3 : 0,125 - 0,1255 - PLGA1251020A : Long, D Max. 0,125, D Min. 0,1241, C Nom. 0,193, M Nom. 0,173, K Nom. 0,095, L Nom. 0,125, Poids 0,26g, A Min. 0,195, N Dia. Réf. 0,093, W Min. 0,063, Alésage Dia. Classe 1 : 0,125 - 0,1275, Classe 2 : 0,125 - 0,1265, Classe 3 : 0,125 - 0,1255 Toutes les dimensions sont en pouces. Ces informations sont fournies à titre de référence uniquement. Pièces de rechange et accessoires - CUTA1250203A : Ensemble d'outils d'installation - CUTA1250103B : Ensemble d'outils d'extraction - CUTA1251103A : Jauge - PLGA1350020A : Bouchon Lee surdimensionné court - PLGA1351020A : Bouchon Lee surdimensionné long - Enveloppes CAO : Modèle court de bouchon Lee en acier inoxydable 125, Modèle long de bouchon Lee en acier inoxydable 125 Faits clés sur le produit : - Diamètre du bouchon : 0,125 pouces - Diamètre maximal du passage scellable : 0,093 pouces - Pression d'épreuve : 24 000 psi - Matériau du bouchon : Acier inoxydable - Matériau du boîtier : Acier inoxydable ou Titane Spécifications : - Matériau de la goupille : 416 CRES, QQ-S-763C, Rc 20-34, Passivé & Ciré - Matériau du bouchon : 416 CRES, QQ-S-763C, Rc 20-34, Passivé
