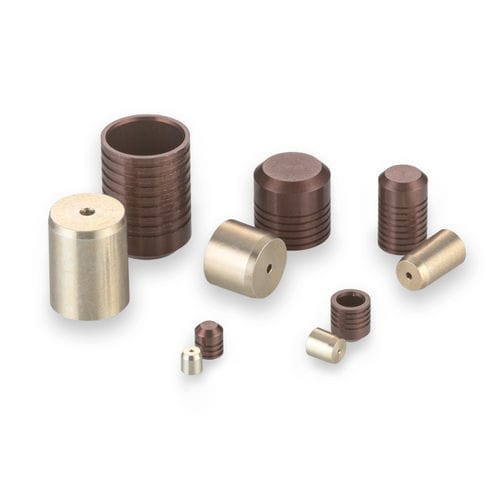

Bouchon cylindrique PLGM0401010A

filetéen aluminiumde formage

Ce membre de notre famille classique de bouchons Lee est idéal pour une installation dans des collecteurs en aluminium. Les bouchons Lee restent la méthode la plus simple et la plus réussie pour sceller les trous percés en croix. Lors de l'installation de la goupille, l'expansion contrôlée provoque l'enfoncement des terres et des rainures du bouchon dans le matériau environnant, formant des joints indépendants et des anneaux de retenue. Les tailles varient de 2,5 à 8 millimètres. - Diamètre du bouchon : 4,00 mm - Diamètre maximal du passage scellable : 3,2 mm - Pression d'épreuve : 102 MPa - Matériau du bouchon : Aluminium - Matériau du boîtier : Aluminium Performance générale - Classe 1 : Court 49, Long 69 - Classe 2 : Court 59, Long 88 - Classe 3 : Court 83, Long 102 Matériaux - Goupille : Aluminium 2024-T4 ou T351, SAE AMS-QQ-A-225/6, Alodine Jaune selon MIL-DTL-5541 & Cire - Bouchon : Aluminium 2024-T4 ou T351, SAE AMS-QQ-A-225/6, Anodisation Brune selon MIL-A-8625 Type II B Vues dimensionnelles et détails des trous d'installation Pour les dimensions, veuillez vous référer à l'onglet Numéros de pièce et spécifications. Numéros de pièce et spécifications - PLGM0400010A : Court, Poids 0,13 g - PLGM0401010A : Long, Poids 0,22 g Pièces de rechange et accessoires - CUTA1560203A : Ensemble d'outils d'installation - CUTM0400103B : Ensemble d'outils d'extraction - CUTM0401103A : Jauge Applications industrielles : Aérospatiale et Défense, Automobile, Diagnostics, Industriel et Hors-route, Équipements médicaux, Sports mécaniques, Pétrole et Gaz, Production d'énergie, Instruments scientifiques, Espace, Autres Tailles disponibles : 2,5 à 8 mm Enveloppes CAO : Modèle court de bouchon Lee métrique en aluminium 4,00, Modèle long de bouchon Lee métrique en aluminium 4,00 Référence du manuel : Manuel technique hydraulique des solutions aérospatiales, énergétiques et sportives Page A39 Spécifications techniques : - Diamètre du bouchon : 4,00 mm - Diamètre maximal du passage scellable : 3,2 mm - Pression d'épreuve : 102 MPa - Matériau du bouchon : Aluminium (2024-T4 ou T351) - Matériau du boîtier : Aluminium - Finition : Alodine Jaune selon MIL-DTL-5541 & Cire (Goupille), Anodisation Brune selon MIL-A-8625 Type II B (Bouchon) - Numéros de pièce : PLGM0400010A (Court), PLGM0401010A (Long) - Poids : 0,13 g (Court), 0,22 g (Long) - Applications industrielles : Aérospatiale, Automobile, Diagnostics, Industriel, Médical, Sports mécaniques, Pétrole et Gaz, Production d'énergie, Scientifique, Espace
