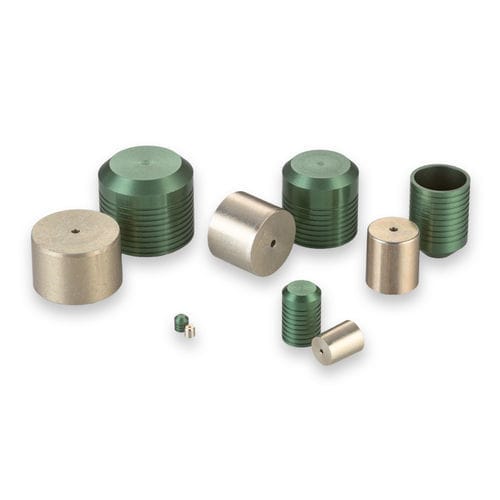

Bouchon cylindrique PLGA series

filetéen aluminiumde formage

Ce membre de notre famille classique de bouchons Lee est idéal pour l'installation dans des collecteurs en aluminium. Les bouchons Lee restent la méthode la plus simple et la plus réussie pour sceller les trous percés en croix. Lors de l'installation de la goupille, l'expansion contrôlée provoque l'enfoncement des terres et des rainures du bouchon dans le matériau environnant, formant des joints indépendants et des anneaux de retenue. Les tailles varient de 0,093 à 0,656 pouces. - Diamètre du bouchon : 0,187 pouces - Diamètre maximal du passage scellable : 0,156 pouces - Pression d'épreuve : 15 000 psi - Matériau du bouchon : Aluminium - Matériau du boîtier : Aluminium Performance générale - Court : Classe 1 : 8, Classe 2 : 9, Classe 3 : 10 - Long : Classe 1 : 10, Classe 2 : 13, Classe 3 : 15 Pression d'épreuve (psi x 1000) Matériaux - Goupille : Aluminium 2024-T4 ou T351, SAE AMS-QQ-A-225/6, Alodine Jaune selon MIL-DTL-5541 & Cire - Bouchon : Aluminium 2024-T4 ou T351, SAE AMS-QQ-A-225/6, Anodisation Verte selon MIL-A-8625 Type II B Vues dimensionnelles et détails du trou d'installation Pour les dimensions, veuillez vous référer à l'onglet Numéros de pièce et spécifications. Numéros de pièce et spécifications - PLGA1870010A : Court, D Max. : 0,1875, D Min. : 0,1866, C Nom. : 0,16, M Nom. : 0,135, K Nom. : 0,154, L Nom. : 0,114, Poids (g) : 0,19, A Min. : 0,152, N Dia. Réf. : 0,156, W Min. : 0,125, Alésage Dia. Classe 1 : 0,1875 - 0,19, Classe 2 : 0,1875 - 0,189, Classe 3 : 0,1875 - 0,188 - PLGA1871010A : Long, D Max. : 0,1875, D Min. : 0,1866, C Nom. : 0,26, M Nom. : 0,235, K Nom. : 0,154, L Nom. : 0,181, Poids (g) : 0,31, A Min. : 0,253, N Dia. Réf. : 0,156, W Min. : 0,125, Alésage Dia. Classe 1 : 0,1875 - 0,19, Classe 2 : 0,1875 - 0,189, Classe 3 : 0,1875 - 0,188 Toutes les dimensions sont en pouces. Ces informations sont fournies à titre de référence uniquement. Pièces de rechange et accessoires - CUTA1870203A : Ensemble d'outils d'installation - CUTA1870103B : Ensemble d'outils d'extraction - CUTA1871103A : Jauge - PLGA1970010A : Bouchon Lee surdimensionné court - PLGA1971010A : Bouchon Lee surdimensionné long Faits clés sur le produit : - Diamètre du bouchon : 0,187 pouces - Diamètre maximal du passage scellable : 0,156 pouces - Pression d'épreuve : 15 000 psi - Matériau du bouchon : Aluminium - Matériau du boîtier : Aluminium Spécifications techniques : - Matériau de la goupille : Aluminium 2024-T4 ou T351, SAE AMS-QQ-A-225/6, Alodine Jaune selon MIL-DTL-5541 & Cire - Matériau du bouchon : Aluminium 2024-T4 ou T351, SAE AMS-QQ-A-225/6, Anodisation Verte selon MIL-A-8625 Type II B
