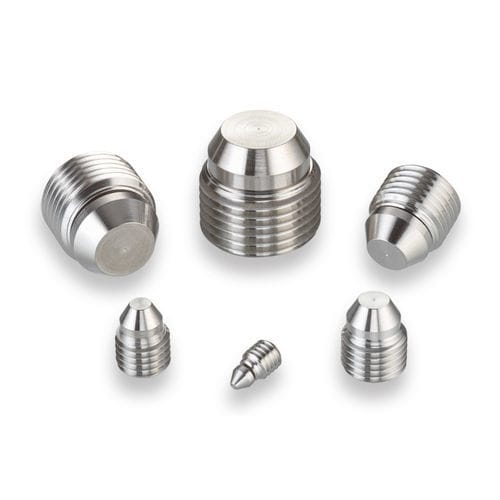

Bouchon cylindrique PLAA2528020A

filetéen métalen inox

Ce bouchon à filetage est conçu pour appliquer une force axiale uniquement sur le trou d'installation, ce qui le rend idéal pour sceller des trous avec des parois minces. Entièrement fabriqué en alliage nickel-cobalt MP35N, ce bouchon A.F.O. est conforme aux normes NACE et offre une excellente résistance à la corrosion pour les applications difficiles dans l'industrie pétrolière et gazière. Ce bouchon utilise un joint métal sur métal pour les applications à haute pression. Il est à la fois amovible et réutilisable, offrant un accès facile aux passages scellés. Les tailles varient de 0,19 à 0,75 pouces. - Diamètre du bouchon : 0,250 pouces - Diamètre maximal du passage scellable : 0,156 pouces - Pression d'épreuve : 56 000 psi - Matériau du bouchon : MP35N - Matériau du boîtier : Inconel, Monel, MP35N ou Titane Performance générale - Acier inoxydable : 56 000 psi - Aluminium : 26 000 psi - AISI 8630 : 56 000 psi Matériaux - Corps fileté : MP35N (NACE MR0175 / ISO 15156) - Nez : MP35N (NACE MR0175 / ISO 15156) Pièces de rechange et accessoires - Numéro de pièce de l'outil de frappe : CUTA2500163A - Rotation requise de l'outil : 175° +/- 35° - Couple de frappe (boîtier en aluminium) : 30 in-lbs - Couple d'installation (boîtier en aluminium) : 25 in-lbs - Couple de frappe (boîtier en acier/AISI 8630) : 71 in-lbs - Couple d'installation (boîtier en acier/AISI 8630) : 55 in-lbs Numéros de pièces et spécifications - Numéro de pièce : PLAA2528020A - A Min. : 0,098 - A Max. : 0,156 - D Nom. : 0,102 - E* Min. : 0,364 - F Min. : 0,07 - Poids : 1,3 g - Filetage B : 0,25 - 28 - C Réf. : 0,365 - G Hex : 0,125 *La dimension (E) variera avec les changements de dimension (A). Toutes les dimensions sont en pouces. Ces informations sont fournies à titre de référence uniquement. - Pour les dimensions, veuillez vous référer à l'onglet Numéros de pièces et spécifications. - Manuel technique hydraulique des solutions aérospatiales, énergétiques et de sport automobile Page A58 - Vue dimensionnelle et détails du trou d'installation disponibles dans les spécifications d'image - Procédure d'installation : PS 1013 H : Procédures d'installation pour les bouchons A.F.O.® - Outils d'installation et de fabrication : Télécharger CUTA2500163A : Outil de frappe pour bouchon - Enveloppe CAO : Modèle de bouchon A.F.O. 250 MP35N - Ressource : Manuel technique hydraulique des solutions aérospatiales, énergétiques et de sport automobile - Article : Les bouchons A.F.O.® à double étanchéité offrent des fonctions de précharge et de purge - Vidéo produit : Aperçu des caractéristiques et avantages du bouchon d'expansion Lee Spécifications techniques clés : - Diamètre du bouchon : 0,250 pouces - Diamètre maximal du passage scellable : 0,156 pouces - Pression d'épreuve : 56 000 psi - Matériau du bouchon : MP35N - Matériau du boîtier : Inconel, Monel, MP35N ou Titane - Amovible et réutilisable - Joint métal sur métal pour haute pression - Conforme aux normes NACE - Résistant à la corrosion - Plage de tailles : 0,19 à 0,75 pouces
