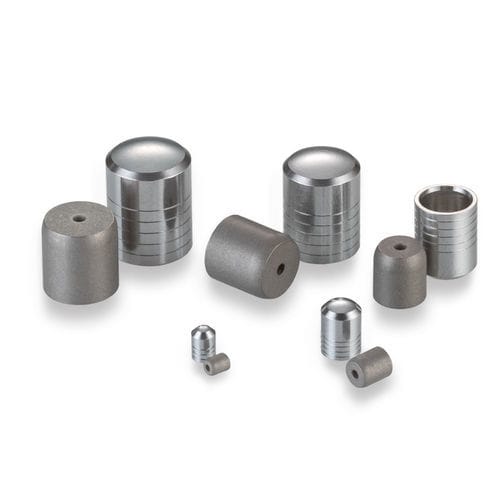

Bouchon cylindrique PLHA2811241A

filetéen inoxen composite

Ce membre de notre famille classique de bouchons Lee est conçu pour sceller les passages dans des matériaux à haute résistance et dureté tels que le titane et l'inconel. Sa construction en matériau haute résistance et sa géométrie unique, associées à la fiabilité éprouvée de notre principe d'expansion Lee Plug, confèrent à ce bouchon une pression d'épreuve de 32 000 psi (221 MPa). Les tailles varient de 0,093 à 0,343 pouces. - Diamètre du bouchon : 0,281 pouces - Diamètre maximal du passage scellable : 0,250 pouces - Pression d'épreuve : 32 000 psi - Matériau du bouchon : 15-5PH - Matériau du boîtier : Inconel, acier inoxydable ou titane Performance générale - Pression d'épreuve de 32 000 psi Matériaux - Broche : 15-5 PH CRES, AMS 5659, Passivé & Ciré - Bouchon : 15-5 PH CRES, AMS 5659, Passivé/Composite de Chrome Numéros de pièce et spécifications - Numéro de pièce : PLHA2811241A - D Max. : 0,2812 - D Min. : 0,2803 - C Nom. : 0,369 - M Nom. : 0,32 - K Nom. : 0,241 - L Nom. : 0,25 - Poids (g) : 2,6 - A Min. : 0,34 - N Dia. Ref. : 0,25 - W Min. : 0,06 - Dia. de Ream : 0,2812 - 0,2822 Toutes les dimensions sont en pouces. Ces informations sont fournies à titre de référence uniquement. Pièces de rechange et accessoires - Ensemble d'outils d'installation : CUTA2810203A - Ensemble d'outils d'extraction : CUTA2810103B - Jauge : CUTA2811103A - Bouchon Lee surdimensionné : PLHA2911241A Faits clés sur le produit - Diamètre du bouchon : 0,281 pouces - Diamètre maximal du passage scellable : 0,250 pouces - Pression d'épreuve : 32 000 psi - Matériau du bouchon : 15-5PH - Matériau du boîtier : Inconel, acier inoxydable ou titane Documents techniques/de référence - Manuel technique hydraulique des solutions aérospatiales, énergétiques et de sport automobile Page A65 Procédure d'installation - Télécharger PS 203 REV L : Critères de conception et procédures d'installation et d'extraction pour les bouchons d'expansion Lee Outils d'installation et de fabrication - Télécharger CUTA2810203A : Outil d'installation de bouchon - Télécharger CUTA2810103B : Ensemble d'outils d'extraction de bouchon - Télécharger CUTA2811103A : Jauge de bouchon Spécifications d'image - Vue dimensionnelle - Détails du trou d'installation Caractéristiques / Spécifications techniques - Produit : Bouchon Lee haute résistance 281 15-5PH - Diamètre du bouchon : 0,281 pouces - Diamètre maximal du passage scellable : 0,250 pouces - Pression d'épreuve : 32 000 psi (221 MPa) - Matériau du bouchon : 15-5PH - Matériau du boîtier : Inconel, acier inoxydable ou titane - Plage de tailles : 0,093 à 0,343 pouces - Matériau de la broche : 15-5 PH CRES (AMS 5659, Passivé & Ciré) - Matériau du bouchon : 15-5 PH CRES (AMS 5659, Passivé/Composite de Chrome) - Exemple de numéro de pièce : PLHA2811241A
