Ventouse électromagnétique WL0616

rotatifd'auto-maintienminiature

Vue d'ensemble
Le solénoïde rotatif bistable est un actionneur électromagnétique qui bascule entre deux positions stables. Il n'exige de l'énergie que pour changer d'état ; une fois commuté, le rotor reste verrouillé sans courant continu, permettant une faible consommation et une dissipation thermique réduite — adapté aux systèmes alimentés par batterie et sensibles à la consommation énergétique.

Principe de fonctionnement
La bobine reçoit une impulsion ou une impulsion à inversion de polarité pour déplacer le rotor/armature interne vers un angle prédéfini (options courantes : 20°, 25°, 30°, 45°, 60°, 90°). Un aimant permanent ou un mécanisme de verrouillage maintient le rotor après l'impulsion. Les temps de commutation typiques sont de 10 à 50 ms, certaines variantes haute performance étant inférieures à 10 ms.

Principales caractéristiques et avantages

• Faible consommation : seule une impulsion courte est nécessaire pour commuter ; pas de courant continu pour maintenir la position.
• Réduction de l'échauffement par rapport aux actionneurs rotatifs à courant continu.
• Grande fiabilité et longue durée de vie (durée de vie mécanique/électrique typique ≥1 000 000 cycles).
• Réponse rapide adaptée aux applications de commutation à grande vitesse.
• Compacité et structure électromagnétique simple avec peu de pièces mobiles.
• Fonctionnement discret et force de maintien stable en position verrouillée.

Applications courantes

• Trieuses et compteuses de billets (volets de déviation, clapets).
• Distributeurs automatiques et systèmes de distribution (mécanismes de libération/verrouillage).
• Serrures intelligentes et systèmes de verrouillage de sécurité.
• Automatisation industrielle : mécanismes de commutation, dispositifs de positionnement, effecteurs pour robots.
• Dispositifs médicaux : sélecteurs d'échantillons, actionneurs de vannes, éléments de commutation optique.
• Machines à tickets, appareils de jeu, modules caméra et équipements de commutation de précision.

Avantages

• Économies d'énergie grâce à l'exploitation par impulsions et au verrouillage magnétique/mécanique.
• Mémoire de position : conserve l'état sans alimentation.
• Faible dissipation thermique grâce à l'alimentation brève de la bobine.
• Vitesse de commutation élevée et encombrement réduit.
• Adapté aux systèmes sur batterie et aux dispositifs embarqués.

Limitations / Inconvénients

• Plage de rotation limitée par rapport aux moteurs rotatifs continus (angles fixes uniquement).
• Couple continu inférieur à celui des moteurs ou des actionneurs avec engrenage ; inadapté aux rotations continues à couple élevé.
• Généralement seulement deux positions prédéfinies ; non adapté au contrôle continu multi-positions sans mécanismes additionnels.
• Nécessite un circuit de commande par impulsions capable de fournir la forme d'impulsion et l'inversion de polarité appropriées.
• Usure mécanique possible des ressorts ou butées sur des durées de vie très longues ; les performances dépendent de la stabilité de la tension et des conditions d'exploitation.

Résumé fiche technique et conseils d'utilisation
Pour le WL0616, les paramètres clés de sélection sont l'angle de rotation, le couple de sortie, la tension de la bobine et la capacité de commande par impulsion. Prenez en compte le temps de réponse, le cycle de service et les contraintes de montage lors de l'intégration dans des compteuses, distributeurs, serrures ou instruments médicaux.

Caractéristiques techniques

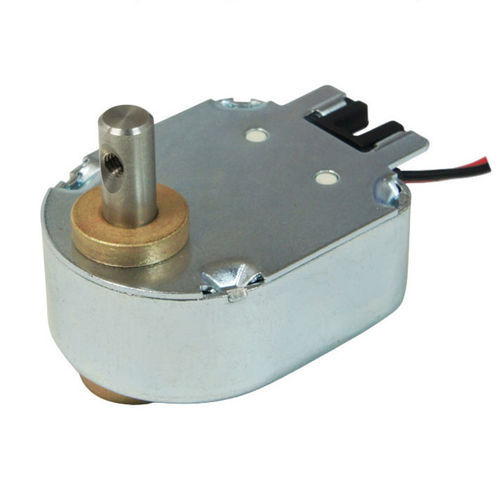

• Modèle : WL0616
• Dimensions produit (typique) : 39 × 32 × 16 mm
• Angle de rotation (exemple) : 20° (options : 20°, 25°, 30°, 45°, 60°, 90°)
• Couple de démarrage : ≥2 N·cm
• Tension nominale de bobine (exemple) : 24 V DC
• Puissance (impulsion, exemple) : 28,8 W
• Courant (à 24 V exemple) : 1,2 A
• Résistance de bobine (exemple) : 20 Ω
• Durée de vie (mécanique/électrique) : ≥1 000 000 cycles (typique)
• Cycle de travail typique (exemple) : 0,03 s ON, 0,12 s OFF
• Temps de commutation typique : 10–50 ms (variantes haute performance <10 ms)
• Plages de couple indicatives : petites trappes 0,05–0,2 Nm, moyennes 0,2–0,5 Nm, déviateurs plus lourds jusqu'à ~0,5–1,0 Nm
• Méthode d'entraînement : commande par impulsion avec inversion de polarité ou forme d'impulsion spécifiée ; nécessite électronique de pilotage adaptée
• Paramètres clés de sélection : angle de rotation, couple de sortie, temps de réponse, tension de bobine, cycle de service, dimensions de montage et conditions environnementales
