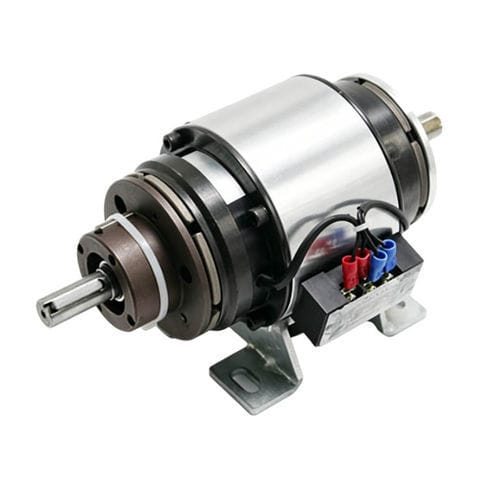

Cellule embrayage-frein combinés à friction WL80105EC

électromagnétiqueà montage sur bride

Présentation produit
Un embrayage-frein électromagnétique exposé est une unité de transmission compacte combinant l'engagement d'embrayage et l'action de freinage dans un seul ensemble. La construction ouverte favorise la ventilation et l'accès pour inspection, facilitant la dissipation thermique et la maintenance. Ce modèle est conçu pour des applications industrielles nécessitant des cycles marche/arrêt fréquents et une réponse rapide, par exemple emballage, impression et indexation de convoyeurs.

Caractéristiques clés

• Embrayage et frein intégrés dans un ensemble compact
• Structure exposée/ouverte pour une ventilation et une dissipation thermique améliorées
• Réponse rapide, transmission de couple stable et faible bruit de fonctionnement
• Montage sur bride pour une fixation et un alignement simples
• Adapté aux cycles marche/arrêt fréquents et aux applications d'indexation à grande vitesse

Fiche technique (valeurs sélectionnées)
Embrayage-frein électromagnétique exposé 24V — Valeurs sélectionnées :

• Brand: Weilong Technology
• Model Number: WL80105EC (titre produit) / WL8015EC (fiche)
• Tension nominale : DC 24 V
• Puissance nominale : 24 W
• Mode de fonctionnement : alimentation pour maintenir
• Force de maintien : 0,6 Kg
• Type d'embrayage : bride fixe
• Temps de réarmement : 0,3 s marche / 0,3 s arrêt
• Durée de vie : 100 000 cycles
• Matériau : boîtier en acier au carbone avec revêtement Téflon
• Longueur des fils : 300 mm
• Style d'installation : bride
• Tolérance : +/- 0,1 mm
• Classe d'isolation : F (155°C)
• Température de fonctionnement : -10°C à 100°C
• Cycle d'utilisation : 1–100%
• Certifications : CE, RoHS, ISO9001
• MOQ : 1000 pcs — Capacité : 5000 pcs/semaine — Délai : 30 jours

Applications
Utilisé pour le contrôle d'alimentation, la coupe, l'étiquetage et l'indexation dans les machines d'emballage ; l'alimentation papier et le contrôle de tension dans les machines d'impression ; le contrôle d'enroulement dans les machines textiles ; le positionnement et l'arrêt dans les systèmes de convoyage. Également applicable au traitement de fils, à l'agroalimentaire, au bois, aux dispositifs médicaux et à l'automatisation robotique nécessitant des réponses rapides.

Avantages et inconvénients

• Avantages : réponse rapide ; intégration embrayage-frein économisant l'espace d'installation ; conception ouverte améliorant le refroidissement et facilitant l'inspection et la maintenance ; fonctionnement stable avec faible vibration.
• Inconvénients : les composants exposés sont plus sensibles à la poussière, à l'humidité et aux contaminants huileux et exigent une maintenance régulière ; échauffement possible en service continu intensif ; nécessite une alimentation stable et une isolation de bobine intacte.

Dépannage
Problèmes fréquents : glissements (surfaces de friction usées, contamination par l'huile, surcharge) ; surchauffe (cycle excessif, ventilation insuffisante, mauvaise tension) ; bruits anormaux (montage lâche, usure des roulements, désalignement) ; couple faible (tension faible, bobine endommagée, friction usée, écart d'air incorrect) ; réponse lente (problèmes de connexion électrique, bobine défectueuse, usure mécanique). Actions recommandées : nettoyer ou remplacer les pièces de friction, vérifier la tension et le câblage, améliorer le refroidissement, contrôler l'alignement et le montage, remplacer les composants usés.

FAQ (sélection)

• Qu'est-ce qu'un embrayage-frein magnétique exposé ? — Un dispositif électromagnétique compact combinant embrayage et frein pour la transmission de couple et le contrôle rapide des démarrages/arrêts.
• Comment fonctionne-t-il ? — L'attraction électromagnétique engage l'embrayage pour transmettre le couple ; le freinage arrête l'arbre selon le besoin.
• Quels secteurs l'utilisent ? — Emballage, impression, textile, convoyeurs, automatisation, agroalimentaire et autres secteurs industriels.
• Comment choisir le bon modèle ? — Tenir compte du couple requis, de la tension, de la vitesse, du cycle de service, des dimensions d'arbre, de l'espace d'installation et des conditions ambiantes.

Spécifications techniques

• Brand: Weilong Technology
• Model Number: WL80105EC / WL8015EC
• Tension nominale : DC 24 V
• Puissance nominale : 24 W
• Mode de fonctionnement : alimentation pour maintenir
• Force de maintien : 0,6 Kg
• Type d'embrayage : bride fixe
• Temps de réarmement : 0,3 s marche / 0,3 s arrêt
• Durée de vie : 100 000 cycles
• Matériau : boîtier en acier au carbone avec revêtement Téflon
• Longueur des fils : 300 mm
• Tolérance : +/- 0,1 mm
• Classe d'isolation : F (155°C)
• Température de fonctionnement : -10°C à 100°C
• Cycle d'utilisation : 1–100%
• Certifications : CE, RoHS, ISO9001
• Garantie : 1 an
