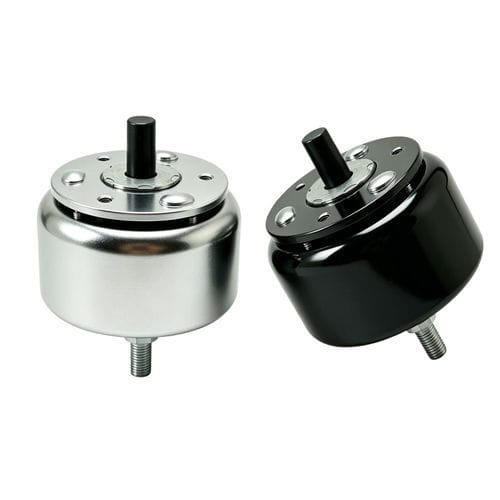

Actionneur électrique WL590

électromécaniquerotatifà ressort de rappel

Description du produit
Le WL590 est un actionneur solénoïde rotatif compact qui convertit l'énergie électrique en un déplacement angulaire contrôlé (angles typiques : 25° à 90°). Le champ magnétique créé par la bobine interagit avec le rotor pour générer le couple et la rotation répétable. Les unités peuvent être configurées avec un ressort de rappel (sens unique) ou en version bi-directionnelle (verrouillage/bistable) pour des applications nécessitant des positions finales définies et un jeu minimal.

Principales caractéristiques du moteur solénoïde rotatif

• Format compact avec couple de maintien défini.
• Réponse électrique rapide et commutation instantanée.
• Déplacement angulaire répétable avec jeu minimal.
• Conception mécanique simple pour un faible taux d'usure et une intégration aisée.
• Disponible en version à rappel par ressort (sens unique) ou à verrouillage (bi-directionnelle).
• Optimisable selon le cycle de service pour réduire la consommation d'énergie et la maintenance.
• Options pour températures de fonctionnement élevées et configurations en service continu adaptées aux environnements industriels.

Présentation du produit
Le WL590 associe un boîtier robuste, une bobine électromagnétique et un mécanisme rotor pour fournir un couple constant et un contrôle angulaire précis dans un encombrement réduit. Plusieurs tailles, niveaux de couple, options de fixation et configurations d'arbre sont proposées pour faciliter l'intégration mécanique dans l'automatisation, la robotique et les systèmes de commande lorsque l'espace et la réactivité sont critiques.

Applications
Applications courantes :

• Actionnement de vannes et systèmes de commande de vannes.
• Robotique : petits préhenseurs et actionnement d'articulations.
• Machines d'emballage : tri, scellage et étiquetage.
• Lignes d'assemblage automatisées et mécanismes de positionnement.
• Équipements de précision tels que machines d'impression, textiles et certains dispositifs médicaux.

Fiche technique (extrait)
Brand: Weilong Technology
Model Number: WL590
Rated Voltage (V): DC 12V or 24V
Rated Power (W): 80–100 W
Work Model: Rotation
Holding Force (N·m): 0.05 — 0.08 N·m
Rotating Angle: From 25, 45, 60 or 90 degrees
Working Duty: 10% — 100%
Service Life: 500 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Carbon Steel Housing
Lead Wire Length (mm): 300 mm
Install Style: screw
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1 - 100%
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 PCS
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: shenzhen

Caractéristiques techniques

• Modèle : WL590
• Tensions prises en charge : DC 12V ou 24V
• Plage de puissance : 80–100 W
• Angles de rotation disponibles : 25°, 45°, 60°, 90°
• Couple de maintien : env. 0,05–0,08 N·m
• Cycle de travail : intermittent à continu (10%–100%) selon configuration
• Durée de vie : environ 500 000 cycles (typique)
• Matériau/boîtier : acier carbone
• Longueur du fil : 300 mm
• Classe d'isolation : B; teste Hi-Pot AC 600V 50/60Hz pendant 2s
• Plage de température de fonctionnement : -10°C à 100°C
• Délai de livraison typique : 30 jours; MOQ : 1000 pcs; capacité de production : env. 5000 pcs/semaine
