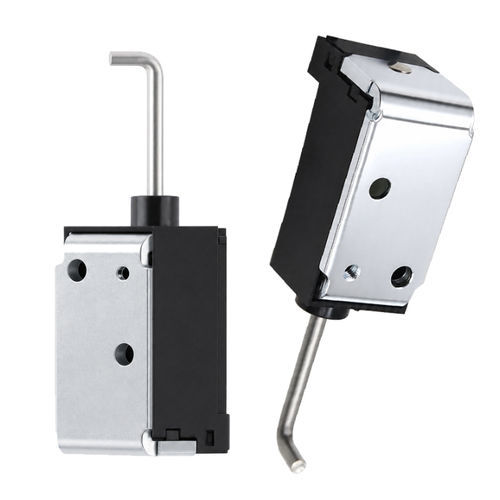

Ventouse électromagnétique WL0741

linéairecompactDC

Aperçu
Le solénoïde de passage de vitesses WL0741 est un actionneur électromagnétique compact conçu pour réguler le flux de fluide hydraulique dans les transmissions automatiques. Commandé par le module de commande de transmission (TCM) ou l'ordinateur de bord (ECU), il convertit les signaux électriques en mouvements de soupape précis pour permettre la sélection des rapports sur voitures particulières, véhicules utilitaires, hybrides et applications haute performance.

Principales caractéristiques

• Format compact pour une intégration directe dans les corps de soupape.
• Réponse rapide et grande précision de position pour un calage d'embrayage fiable.
• Bobinage durable et résistance à la corrosion.
• Faible consommation électrique et tolérance aux vibrations et aux variations de température.
• Étanchéité de qualité pour limiter les fuites d'huile et prolonger les intervalles de maintenance.

Présentation du produit (détaillée)
Le WL0741 offre des performances d'actionnement constantes en conditions automobiles. En mode push-pull avec une course de 4 mm (personnalisable), il assure la modulation de pression pour les packs d'embrayage et les circuits de régulation de pression. Des matériaux robustes et une usinage de précision garantissent des déplacements de soupape reproductibles et une longue durée de vie dans les transmissions CVT, DCT et automatiques conventionnelles.

Applications

• Transmissions automatiques à commande électronique (CVT, DCT, AT).
• Systèmes de verrouillage du convertisseur de couple et vannes de contrôle de pression.
• Voitures particulières, camions utilitaires, véhicules hybrides et électriques.
• Systèmes de passage de vitesses haute vitesse ou performants nécessitant un actionnement rapide.

Avantages

• Permet des engagements de rapport fluides et précis et améliore la tenue de route.
• Contribue à l'optimisation de la consommation de carburant et de l'efficacité de la transmission.
• Empreinte compacte facilitant l'intégration dans les corps de soupape modernes.
• Conçu pour un fonctionnement continu avec une durée de vie prolongée.

Inconvénients

• Les performances peuvent se dégrader en cas de surchauffe, de contamination hydraulique ou d'utilisation continue extrême.
• Les défaillances peuvent provoquer des passages de rapports durs, des retards d'engagement, des patinages ou le mode dégradé.
• Le remplacement peut nécessiter l'accès au corps de soupape et des outils de diagnostic.

Résumé du dépannage

• Contrôles électriques : mesurer la résistance de la bobine et inspecter les câblages/connecteurs pour coupures ou courts-circuits.
• Contamination du fluide : vérifier et remplacer le fluide de transmission ; nettoyer les passages hydrauliques pour éviter le blocage.
• Surchauffe : vérifier les conditions d'utilisation et la qualité du fluide ; la chaleur excessive peut endommager l'isolation.
• Usure mécanique : inspecter ressorts, joints et course de la soupape ; remplacer si les tolérances sont dépassées.

Questions fréquentes (sélection)

• Qu'est-ce qu'un solénoïde de changement de vitesse ? — Un solénoïde qui reçoit des commandes du TCM/ECU pour moduler le débit hydraulique vers les packs d'embrayage ou les bandes afin de sélectionner les rapports ; disponible en types tout-ou-rien ou à impulsions (force variable).
• Quels sont les symptômes courants d'une défaillance ? — Voyant moteur/boîte, passages durs ou retardés, rapport bloqué, patinage ou mode dégradé.
• Pourquoi les solénoïdes tombent-ils en panne ? — Contamination, défaillance électrique de la bobine, blocage mécanique dû aux résidus, ou problèmes de câblage/corrosion.
• Peut-on tester le solénoïde soi-même ? — Tests de base : mesurer la résistance de la bobine et appliquer la tension correcte pour vérifier l'actionnement ; des outils de diagnostic professionnels sont recommandés.
• Faut-il remplacer la transmission si un solénoïde tombe en panne ? — Généralement non. Les solénoïdes sont remplaçables, mais le remplacement peut nécessiter la vidange du fluide et l'accès au corps de soupape ; certains modules modernes intègrent les solénoïdes dans des ensembles plus larges.

Spécifications techniques

• Brand: Weilong Technology
• Model Number: WL0741
• Rated Voltage: DC12V
• Rated Power: 7-10 W
• Work Mode: Push and Pull
• Holding Force: 2.5 N
• Stroke: 4 MM (customizable)
• Working Duty: Continuous
• Service Life: 200,000 cycles
• Certification: CE, RoHS, ISO9001
• Material: Superior Magnet Iron
• Lead Wire Length: 200 mm
• Install Style: Screw
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1-100%
• Payment Term: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 Days
• Port of Loading: Shenzhen
