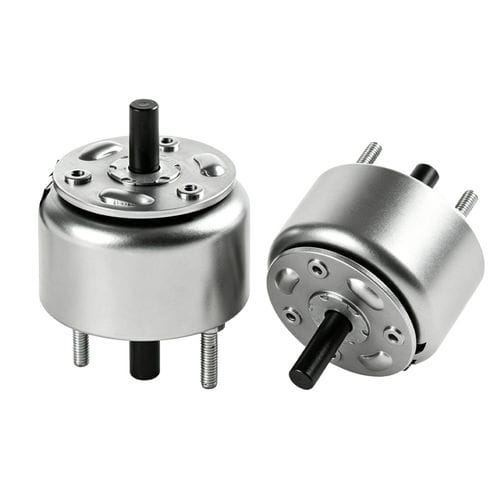

Électro-aimant rotatif WL340

haute performancesans entretiencompact

Présentation du produit
Le solénoïde rotatif WL340 transforme une poussée magnétique axiale en un déplacement angulaire limité et rapide. Les angles proposés varient généralement de 25° à 95°, avec des options courantes à 25°, 30°, 45°, 60° et 70°. Le mécanisme utilise une pièce polaire profilée et des pistes inclinées (palier à billes ou rainure hélicoïdale) pour convertir l'attraction axiale en rotation ; un retour interne (souvent ressort) ramène la position initiale lors de la coupure de l'alimentation.

Principales caractéristiques

• Mouvement rotatif à angle limité (options typiques : 25°, 30°, 45°, 60°, 70°, 90°).
• Densité de couple élevée par rapport aux dimensions ; le couple dépend du modèle et de la tension d'alimentation.
• Configurations unidirectionnelles ou bidirectionnelles disponibles.
• Temps de réponse très courts (typiques 5–50 ms).
• Compatibilité DC et certaines tensions AC (exemples : 6V, 12V, 18V, 24V, jusqu'à 110V selon spécification).
• Faible courant de maintien ou options de verrouillage mécanique/magnétique pour réduire la consommation.
• Cycles de service allant d'intermittent à quasi-continu selon le modèle.
• Options et protections : boîtiers IP40 à IP67, fixation par bride, angles de rotation sur mesure, bobines haute-température.

Principe de fonctionnement
Lorsque la bobine est alimentée, une force magnétique axiale attire le rotor vers le stator. Les pistes inclinées ou la géométrie des paliers transforment ce déplacement axial en rotation contrôlée jusqu'à la butée prévue. À la coupure, un mécanisme de rappel interne (généralement un ressort) ramène le rotor. Le sens de rotation et l'angle final sont définis par la pente des pistes et la conception mécanique.

Applications
Les solénoïdes rotatifs sont employés lorsqu'une action angulaire limitée, rapide et répétable est requise : obturateurs d'appareils photo et projecteurs, roues porte-filtres optiques, diverteurs et trappes sur convoyeurs, dispositifs de distribution et de vente, mécanismes de verrouillage, volets HVAC, vannes et mécanismes d'appareils médicaux, verrous et trappes automobiles, préhenseurs et changeurs d'outils robots, et autres tâches d'automatisation industrielle. Les variantes IP67 conviennent aux environnements humides ou soumis au lavage.

Avantages

• Commutation très rapide adaptée aux applications à cycles élevés.
• Format compact pour les espaces restreints.
• Actionnement angulaire fixe fiable et répétable.
• Couple élevé par rapport à la taille pour de faibles déplacements angulaires.
• Faible maintenance si utilisé dans les spécifications.

Inconvénients

• Course angulaire limitée — inadapté à la rotation continue.
• Accumulation de chaleur possible en utilisation continue sauf si variante avec verrouillage.
• Contrôle de position/vitesse moins précis que les moteurs pas à pas ou servomoteurs.
• Usure mécanique (paliers, ressorts) en cas d'utilisation hors spécifications.

Caractéristiques / Spécifications techniques

• Brand: Weilong Technology
• Model Number: WL340
• Tension nominale (V) : DC 12V, 18V ou 24V
• Puissance nominale (W) : 20–90 W
• Mode de fonctionnement : Rotation
• Couple (Nm) : 0.01 — 0.04 N.m (valeur de la fiche technique)
• Angle de rotation : disponible 25°, 45°, 60° ou 70° (selon modèle)
• Cycle de travail (fiche) : 10%—100% (dépend du modèle ; respecter la cote spécifique)
• Durée de vie (fiche) : 500 000 cycles (consulter la fiche pour la variante exacte)
• Certifications : CE, RoHS, ISO9001
• Matériau : Boîtier en acier carbone
• Longueur des fils : 200 mm
• Montage : fixation par vis
• Tolérance des dimensions : +/- 0.1 mm
• Étanchéité (fiche) : Aucune (variantes IP67 disponibles sur demande)
• Classe d'isolation : B
• Test Hi-Pot : AC 600V 50/60Hz 2s
• Force de maintien hors excitation : 0
• Température de fonctionnement : -10°C à 100°C
• Cycle de service (détaillé) : 1–100% (confirmer pour la configuration choisie)
• Conditions de paiement : TT ou LC à vue
• Commande d'échantillon : Oui
• Garantie : 1 an
• MOQ : 1000 PCS
• Capacité d'approvisionnement : 5000 pcs par semaine
• Délais de livraison (typique) : 30 jours
• Port d'embarquement : Shenzhen
