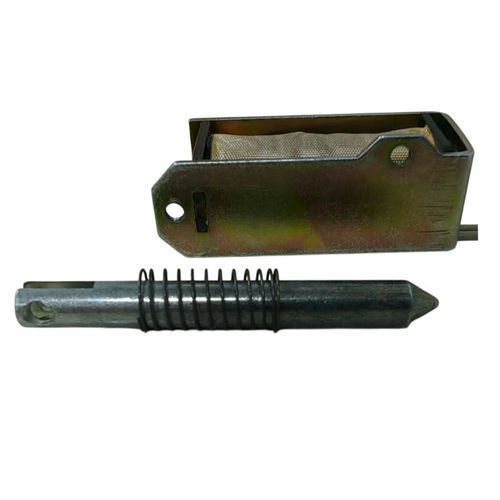

Électro-aimant linéaire WL 0643

open frame24 voltsDC

Présentation du produit Le WL 0643 est un solénoïde de cadre de type traction fabriqué par Weilong Technology. Il s'agit d'un actionneur électromagnétique linéaire conçu pour produire une force de traction contrôlée destinée aux verrous, loquets ou liaisons mécaniques. Sa structure en cadre ouvert offre une réponse rapide et une intégration simple dans les équipements automatisés et les appareils industriels ou bureautiques.

Applications

• Distributeurs automatiques (mécanismes pièces et billets)
• Systèmes de verrouillage/déverrouillage pour portes, armoires et coffres
• Automatisation bureautique (imprimantes, photocopieurs, distributeurs automatiques de billets)
• Équipements médicaux et dispositifs de diagnostic
• Machines industrielles (tri, liaisons actionnées, systèmes de commande)

Fonctionnement Lorsqu'un courant continu traverse la bobine, un champ magnétique attire le plongeur (induit) dans la bobine, produisant un mouvement linéaire de traction. Un ressort de rappel (interne ou externe) ramène le plongeur lorsque l'alimentation est coupée. La course, la force de traction et le cycle de service sont adaptables selon l'application.

Caractéristiques techniques

• Marque : Weilong Technology
• Modèle : WL 0643
• Tension nominale : DC 12 V ou 24 V
• Puissance nominale : 4–8 W
• Mode de fonctionnement : type traction
• Force de traction : 0,5–1 N
• Course : 3–6 mm (personnalisable)
• Cycle d'utilisation : 1 s ON, 3 s OFF
• Durée de vie : ≈200 000 cycles
• Certifications : CE, RoHS, ISO9001
• Matériau : acier au carbone magnétique
• Longueur des fils : 200 mm
• Type d'installation : montage latéral par vis (M3 × 8 mm profondeur de filetage)
• Tolérance dimensionnelle : ±0,1 mm
• Étanchéité : aucune
• Classe d'isolation : B
• Test haute tension : AC 600 V 50/60 Hz 2 s
• Force de maintien hors excitation : 0 N
• Température de fonctionnement : -10 °C à 100 °C
• Plage de cycle de service : 1–100%
• Profondeur de filetage : M3 × 8 mm
• Modalités de paiement : TT ou LC à vue
• Commande d'échantillon : disponible (10–15 jours)
• Garantie produit : 1 an
• MOQ : 500 pcs ; Capacité d'approvisionnement : 2000 pcs/semaine ; Délai de livraison : ~30 jours ; Port : Shenzhen Yantian

FAQ / Remarques

• Qu'est-ce qu'un solénoïde de type traction ? Un actionneur électromécanique qui attire le plongeur dans la bobine lorsqu'il est alimenté pour générer une force de traction contrôlée.
• Différence traction/pousser : le type traction attire le plongeur vers l'intérieur ; le type poussée le repousse vers l'extérieur. Certains mécanismes utilisent des leviers pour obtenir les deux actions.
• Facteurs de performance clés : tension/courant nominal, longueur de course, cycle de service, force de traction/maintien et plage de température de fonctionnement.
• Considérations de cycle : les modèles standards sont conçus pour un fonctionnement intermittent afin d'éviter la surchauffe ; les variantes en service continu nécessitent des caractéristiques thermiques différentes.
