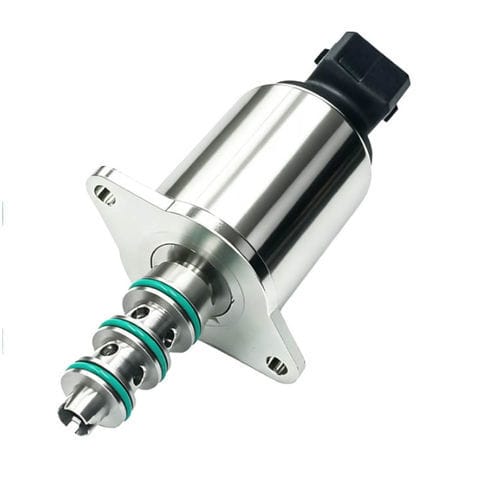

Électrovanne à action directe WL3242

hydrauliquehuileen métal

Présentation
Un solénoïde de commande d'huile de boîte de vitesses est une vanne électromécanique utilisée dans les systèmes de transmission automatique pour réguler le débit et la pression d'huile de transmission selon les ordres du module de commande. Il pilote le déplacement du fluide de transmission à l'intérieur de la boîte automatique pour permettre des changements de rapport et des engagements d'embrayage fluides. Le solénoïde génère un flux magnétique dans la bobine afin de déplacer un tiroir de vanne ou un plongeur, régulant ainsi les chemins d'huile et la pression hydraulique.

Fonction et Construction
Le solénoïde assure une réponse rapide, la régulation de la pression hydraulique et un contrôle fiable du débit d'huile. Sa construction type comprend une bobine électromagnétique de précision, un tiroir de vanne usiné avec précision, des ressorts, des bagues d'étanchéité résistantes à l'huile et un boîtier résistant à la chaleur. Les solénoïdes de qualité (OEM) présentent une résistance électrique stable, des connecteurs conformes et ont passé des essais de précision de résistance, de tenue à la température, d'étanchéité et de fiabilité de performance.

Avantages

• Changements de vitesse et engagement d'embrayage plus fluides.
• Amélioration de l'efficacité de la transmission et de la consommation de carburant.
• Réduction de l'usure de la transmission et prolongation de la durée de vie.
• Réponse rapide et contrôle hydraulique précis pour CVT, DCT et boîtes automatiques électroniques.

Applications
Utilisé dans voitures particulières, SUV, camions, véhicules hybrides et systèmes de transmission automatique industriels. Les solénoïdes sont montés dans les corps de vanne automatiques et sont essentiels aux systèmes nécessitant un contrôle précis des canaux hydrauliques pour les passages de rapports, le verrouillage du convertisseur de couple et l'engagement d'embrayage dans les transmissions automobiles et industrielles.

Symptômes de défaillance du solénoïde

• Ralenti irrégulier, calage ou instabilité au ralenti.
• Passages de rapports retardés ou brusques ; patinage des rapports.
• Perte d'accélération du moteur ou puissance réduite.
• Consommation de carburant accrue.
• Témoin moteur allumé ou codes défauts de transmission spécifiques.
• Cognements/détonation moteur liés à des problèmes d'allumage.
• Ratés moteur lors de l'accélération.
• Surchauffe de la transmission ou bruits anormaux (claquements, frottements, sifflements).

Résumé du dépannage
Les causes courantes incluent un liquide de transmission sale/contaminé obstruant les passages hydrauliques, la détérioration de l'enroulement de la bobine ou une défaillance électrique, la contamination par particules métalliques issues de l'usure interne, la surchauffe et la dégradation du fluide. Le diagnostic comprend généralement la lecture des codes OBD-II, la vérification de l'état du liquide, la mesure de la résistance du solénoïde, la vérification des connexions électriques et des fusibles, et l'inspection des passages hydrauliques du corps de vanne. Les remèdes vont du remplacement du fluide et du rinçage du corps de vanne au remplacement du solénoïde et, si contamination importante, à la révision complète de la transmission.

Avantages & Inconvénients

• Avantages : contrôle précis de la pression/débit, passages plus doux, meilleur confort et économie, compatibilité de remplacement OEM et fiabilité à long terme si fabriqué selon des normes élevées.
• Inconvénients : sensibilité à la contamination, à la surchauffe et à l'usure électrique ; le diagnostic/le remplacement peut nécessiter des outils spécialisés ; les pièces OEM peuvent être plus coûteuses que certaines options aftermarket.

Guide de sélection
Pour choisir un solénoïde de commande d'huile adapté, identifiez le numéro de pièce OEM et le modèle de transmission corrects, vérifiez la tension de fonctionnement et la résistance de la bobine, confirmez la forme du connecteur et l'ajustement mécanique, et contrôlez la qualité des matériaux (boîtier usiné, bobines en cuivre, joints résistants à l'huile et à la chaleur). Assurez-vous que le fournisseur réalise des tests (résistance, fuite, durabilité, température) et considérez l'environnement d'exploitation, la charge de la transmission et les exigences de pression hydraulique pour les applications industrielles.

Fiche technique (lignes clés)
Brand: Weilong Technology
Model Number: WL3242
Rated Voltage (V): DC12V
Rated Power (W): 12 W
Work Mode: Direct Action Valve
Holding Force (N): 2.5 N
Stroke (mm): 2 MM Customized
Working Duty: Continuous
Service Life: 50 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Superior Magnet Iron
Lead Wire Length (mm): 220 MM
Install Style: Screw
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C-100°C
Duty Cycle: 1-100%
Thread Depth (mm): /
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: shenzhen

Caractéristiques / spécifications techniques

• Model: WL3242
• Brand: Weilong Technology
• Tension de fonctionnement : DC 12 V
• Puissance nominale : 12 W
• Mode de fonctionnement : vanne à action directe
• Course : 2 mm (personnalisable)
• Force de maintien : 2,5 N
• Degré d'utilisation : continu
• Durée de vie (typique) : 50 000 cycles
• Classe d'isolement : B ; Hi-Pot : AC 600V 50/60Hz 2s
• Longueur des fils : 220 mm
• Plage de température de fonctionnement : -10°C à 100°C
• Garantie : 1 an
• MOQ : 1000 pcs ; Capacité d'approvisionnement : 5 000 pcs/semaine ; Délai typique : 30 jours
