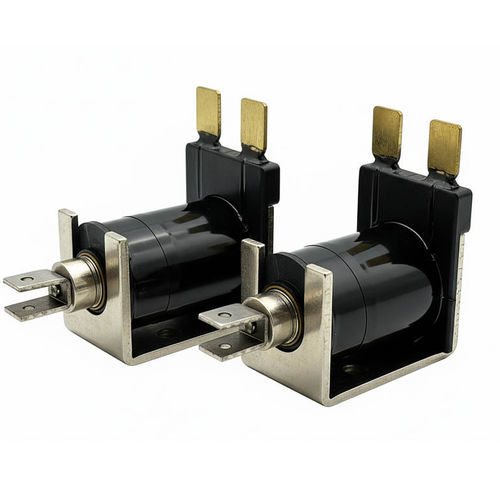

Électro-aimant linéaire WL0829

compactACélectromagnétique

Vue d'ensemble
Un solénoïde linéaire AC convertit le courant alternatif en mouvement linéaire. Le WL0829 est conçu pour l'automatisation industrielle et les machines ; il comporte une bobine en cuivre, un plongeur mobile, un noyau fixe en fer et une bague d'ombrage pour réduire les vibrations et le bourdonnement. Disponible en variantes de course et de force pour l'intégration dans des systèmes de commande et des vannes.

Caractéristiques clés

• Fonctionnement direct en AC (sans redresseur)
• Réponse rapide et forte traction initiale
• Bague d'ombrage réduisant le bourdonnement et les vibrations
• Disponible en course 6–8 mm et plusieurs valeurs de force
• Boîtier compact en acier au carbone avec zingage pour intégration
• Modèles pour service continu ou intermittent

Avantages

• Montage par vis réglable simple pour installation
• Solution d'actionnement économique pour vannes et mécanismes
• Longue durée de vie (env. 300 000 cycles)
• Options de tension : AC110V ou 208V
• Large plage de températures de fonctionnement : -10°C à 100°C

Inconvénients

• Niveau sonore supérieur à certains solénoïdes DC si la bague d'ombrage n'est pas optimale
• Chauffe possible en fonctionnement continu prolongé
• Contrôle de position moins précis que des systèmes DC en boucle fermée
• Vibrations ou performance réduite si bague d'ombrage ou montage incorrect

Dépannage (problèmes courants, causes et solutions)

• Solénoïde ne bouge pas
  • Causes possibles : absence d'alimentation, tension incorrecte, câblage lâche/coupé, bobine ouverte, plongeur bloqué
  • Solutions : vérifier l'alimentation AC et la tension, inspecter le câblage, mesurer la résistance de la bobine, nettoyer et lubrifier le plongeur
• Force faible ou insuffisante
  • Causes possibles : tension faible/instable, surchauffe de la bobine, charge excessive, grand entrefer
  • Solutions : assurer la tension nominale correcte, améliorer la ventilation, choisir la force adaptée, réduire l'entrefer
• Surchauffe
  • Causes possibles : service continu au-delà des spécifications, mauvaise ventilation, température ambiante élevée, tension incorrecte
  • Solutions : utiliser un modèle intermittent si nécessaire, améliorer le flux d'air, vérifier la tension, choisir un solénoïde avec indice de service supérieur
• Bruit ou bourdonnement
  • Causes possibles : bague d'ombrage manquante/endommagée, montage lâche, inadéquation de fréquence, pièces usées
  • Solutions : contrôler/réparer la bague d'ombrage, serrer les fixations, confirmer la fréquence (50/60 Hz), remplacer les pièces usées
• Réponse lente
  • Causes possibles : saleté/débris, ressort de rappel faible, tension basse, vieillissement de la bobine
  • Solutions : nettoyer l'intérieur, remplacer le ressort, stabiliser l'alimentation, remplacer le solénoïde usé
• Plongeur collant ou ne revenant pas
  • Causes possibles : corrosion/contamination, désalignement, ressort endommagé, charge latérale
  • Solutions : nettoyer et lubrifier légèrement, réinstaller en alignement correct, remplacer le ressort, éviter les charges latérales

Applications
Adapté à l'automatisation industrielle (systèmes de tri, convoyeurs, machines d'emballage), commande de vannes (fluides et gaz), mécanismes de distribution, appareils ménagers, équipements de laboratoire et médicaux, systèmes de verrouillage de portes, machines textiles et imprimerie. Personnalisations possibles (course, force, tension, fixation).

Tableau technique

• Brand: Weilong Technology
• Model Number: WL0829
• Rated Voltage: AC110V or 208V
• Rated Power: 30–33 W
• Stroke: 6–8 mm
• Holding Force: ~300 Gf
• Reset Time: 20 ms
• Service Life: 300,000 cycles
• Certification: CE, RoHS, ISO9001
• Material: Carbon steel housing with zinc plated coating
• Lead Wire Length: 200 mm
• Install Style: Adjustable screw
• Insulation Class: F (155°C)
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• MOQ: 500 pcs; Supply Ability: 5,000 pcs/week; Delivery Time: 30 days

Guide de sélection

• Définir la force de traction/poussée requise en incluant une marge de sécurité de 20–50%
• Choisir la course adaptée à l'application
• Sélectionner la tension AC et la fréquence correctes (110/208V, 50/60 Hz)
• Vérifier le cycle de service pour éviter la surchauffe
• Considérer le temps de réponse pour les besoins de commutation
• Contrôler l'espace d'installation et le mode de fixation
• Évaluer l'environnement de fonctionnement (température, humidité, poussière) et les contraintes de bruit
• Préciser les personnalisations (course, force, supports) lors de la commande

FAQ (sélection)

• Qu'est-ce qu'un solénoïde linéaire AC ? — Un dispositif électromécanique qui convertit le courant AC en mouvement linéaire via bobine, noyau et plongeur.
• Que fait un solénoïde linéaire AC ? — Fournit une action linéaire pour vannes, loquets et mécanismes ; la bague d'ombrage réduit le bourdonnement.
• Les solénoïdes AC peuvent-ils fonctionner en continu ? — Oui si conçus pour 100% de cycle ; sinon choisir des modèles intermittents pour éviter la surchauffe.
• Qu'est-ce qu'une bague d'ombrage ? — Une bague en cuivre qui crée un flux déphasé pour réduire vibrations et bourdonnement.

Remarque
Images supplémentaires, PDF de spécification et vidéo produit disponibles. Options de personnalisation : course, force, tension et fixation.

Caractéristiques techniques

• Brand: Weilong Technology
• Model: WL0829
• Rated Voltage: AC110V or 208V
• Rated Power: 30–33 W
• Stroke: 6–8 mm
• Holding Force: ~300 Gf
• Reset Time: 20 ms
• Service Life: 300,000 cycles
• Material: Carbon steel housing with zinc plating
• Insulation Class: F (155°C)
