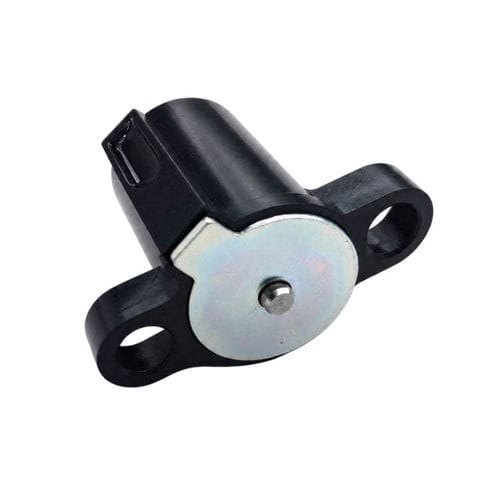

Ventouse électromagnétique WL2334

linéairede verrouillagede verrouillage

Aperçu
Les solénoïdes tubulaires à verrouillage sont des actionneurs électromagnétiques compacts fournissant un mouvement linéaire avec un mécanisme bistable (verrouillage). Ils conservent leur position après actionnement sans alimentation continue, ce qui réduit la consommation d'énergie et la dissipation de chaleur. La construction typique comprend un boîtier tubulaire, une bobine de précision, un ensemble plongeur, éventuellement un aimant permanent, un mécanisme de retour et des fixations de montage. Utilisations courantes : contrôle d'accès, serrures intelligentes, distributeurs automatiques, automatisation industrielle, dispositifs médicaux et équipements de sécurité.

Caractéristiques

• Construction tubulaire compacte pour une grande efficacité magnétique.
• Faible consommation d'énergie : énergie uniquement lors des commutations grâce au verrouillage magnétique/mécanique.
• Bonne capacité de maintien avec fonctionnement silencieux.
• Disponible en plusieurs tensions, courses et forces de maintien pour s'adapter aux besoins.
• Conception durable avec dispositifs de montage simples.

Applications

• Serrures intelligentes de portes, serrures d'armoires et dispositifs de sécurité pour hôtels (solutions sur batterie).
• Mécanismes de verrouillage et de distribution pour distributeurs automatiques.
• Automatisation industrielle : actionnement, positionnement et verrouillages.
• Dispositifs médicaux et armoires automatiques nécessitant petite taille et faible bruit.
• Actionnements automobiles (trappes à carburant, mécanismes de sécurité), équipements de télécommunication, systèmes bancaires et consignes.

Avantages et inconvénients

• Avantages : efficacité énergétique (aucun courant continu pour maintenir l'état), réponse rapide, faible bruit, encombrement réduit, large choix de tensions/courses/forces, longue durée de vie.
• Inconvénients : structure interne plus complexe que les types push-pull de base (coût potentiellement plus élevé), sensibilité aux tensions d'alimentation instables, dégradation des aimants permanents à haute température, course généralement plus courte que certains actionneurs motorisés.

Dépannage et maintenance

• Vérifier que la tension d'alimentation correspond à la valeur nominale pour assurer un verrouillage/libération correct.
• Contrôler les connexions et câblages pour desserrement, dommages ou corrosion.
• Vérifier le contrôleur et les fusibles si le solénoïde ne fonctionne pas.
• Nettoyer le boîtier tubulaire et la zone du plongeur des poussières ou débris si le mouvement est ralenti ou bloqué.
• Surveiller les surchauffes dues à une charge excessive, une tension incorrecte ou une ventilation insuffisante afin d'éviter des dommages à l'isolement de la bobine.
• Une faible force de verrouillage peut indiquer une dégradation magnétique ; un bruit ou des vibrations peuvent provenir d'un montage lâche ou de pièces usées.

Comment choisir
Sélectionnez un solénoïde tubulaire à verrouillage en évaluant la tension de fonctionnement requise, la force de maintien (avec marge de sécurité), la longueur de course (optimiser pour la force), le cycle de service (intermittent vs continu), les conditions ambiantes (température, humidité, besoin d'étanchéité), la vitesse de réponse, le nombre de cycles attendu, les contraintes de montage et les besoins éventuels de plongeur ou de fixation personnalisés.

Tubulaire à verrouillage vs Cadre à verrouillage — différences clés
Conception et circuit magnétique : le tubulaire (tube d'acier fermé) offre une meilleure efficacité magnétique et densité de force ; le cadre (C/D) est ouvert et moins efficace magnétiquement. Les types tubulaires fournissent généralement une meilleure protection environnementale, plus de résistance aux chocs/vibrations et une durée de vie plus longue, tandis que les types cadre sont souvent plus économiques pour des productions en grand volume et environnements propres.

Résumé de la fiche technique
Présentation technique, notes de fonctionnement, applications, caractéristiques, conseils de dépannage et recommandations de sélection pour le WL2334 sont fournis. Une fiche technique récapitule tensions nominales, puissances, forces et informations de production/approvisionnement.

FAQ (sélection)

• Q : Qu'est-ce qu'un solénoïde tubulaire à verrouillage ? R : Un actionneur électromagnétique qui utilise un verrouillage magnétique ou mécanique pour maintenir une position sans alimentation continue.
• Q : Comment économise-t-il de l'énergie ? R : L'énergie n'est consommée que lors du changement de position ; le plongeur reste verrouillé sans courant.
• Q : Quelles tensions sont disponibles ? R : Tensions courantes : 6V DC, 12V DC, 24V, 48V et 89V DC ; tensions personnalisées possibles.
• Q : Peuvent-ils fonctionner en continu ? R : Ils sont principalement conçus pour un service intermittent ; un fonctionnement continu peut provoquer une surchauffe.

Spécifications techniques

• Brand: Weilong Technology
• Model Number: WL2334
• Rated Voltage (V): DC 12V, 24V, 48V to 89V
• Rated Power (W): 7 - 14.4 W
• Work Model: Pull-Push Type
• Holding Force: 5 N (push force: 200 gf)
• Stroke: Customized
• Reset Time: 1 s
• Service Life: 200,000 cycles
• Certifications: CE, RoHS, ISO9001
• Material: Carbon steel housing
• Lead Wire Length: 200 mm
• Install Style: mounted with screw hole for easy setup
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None (standard)
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1 - 100%
• Thread Depth: /
• Payment Term: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 500 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 days
• Port of Loading: Shenzhen
