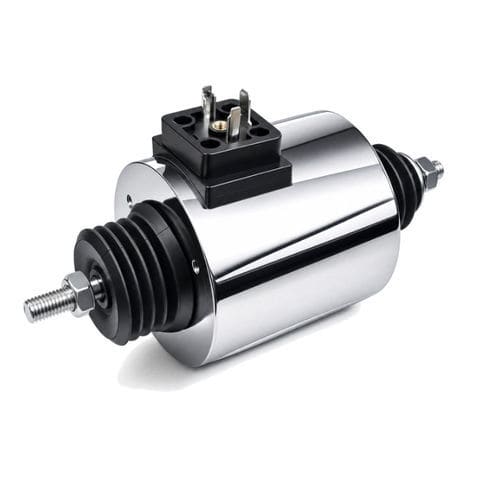

Ventouse électromagnétique WL7074

linéairede verrouillagede triage

Présentation
Le solénoïde tubulaire à longue course WL7074 est un actionneur électromagnétique push-pull conçu pour le contrôle du mouvement linéaire dans des applications industrielles et commerciales. Sa structure tubulaire concentre le flux magnétique pour un effort stable et une intégration compacte. Les tensions d'alimentation vont typiquement de DC 6 V à 60 V et les courses sont configurables entre 5 et 30 mm.

Caractéristiques clés

• Bobine tubulaire et plongeur en fer pour une couplage magnétique efficace et une réduction des pertes d'énergie.
• Actionnement push-pull longue course avec course configurable (5–30 mm) et effort de maintien (~30–80 N).
• Options de tension DC multiples (6V, 12V, 24V, 48V, 60V) et connecteurs électriques personnalisables.
• Réponse rapide, faible bruit acoustique et encombrement réduit pour intégration dans des systèmes automatisés.
• Montage réglable (vis/capuchon), extensions d'arbre, ressorts et supports optionnels pour installation spécifique.

Description détaillée
Le design WL7074 utilise un boîtier tubulaire pour améliorer l'efficacité magnétique et la stabilité de fonctionnement par rapport aux types à châssis ouvert. Il prend en charge des cycles de service variés (1–100%) et peut être spécifié pour des besoins d'opération continue ou intermittente. Pour une utilisation continue prolongée, prévoir des mesures de dissipation thermique appropriées et sélectionner le bon niveau de service.

Applications

• Automatisation industrielle : tri, emballage, convoyeurs, machines textiles et commande de chaîne de production.
• Sécurité et contrôle d'accès : serrures électroniques de portes, serrures de distributeurs, serrures d'armoires et systèmes d'accès.
• Dispositifs médicaux : vannes et contrôle des fluides dans équipements de diagnostic et de distribution nécessitant un actionnement précis et silencieux.
• Automobile & transport : mécanismes de verrouillage, ensembles d'actionnement et de commutation.
• Aéronautique & défense : actionneurs pour systèmes de contrôle exigeant fiabilité et longue durée de vie.
• Équipements commerciaux : imprimantes, bornes, distributeurs et appareils de jeux.

Avantages & Inconvénients

• Avantages : conception tubulaire compacte pour meilleure efficacité magnétique ; commutation rapide ; faible bruit ; personnalisation de la course, de la force et du montage.
• Inconvénients : la force magnétique diminue avec l'augmentation de la course ; l'utilisation continue à forte charge génère de la chaleur et peut nécessiter une gestion thermique ; les très longues courses peuvent être mieux assurées par des moteurs ou des vérins pneumatiques.

Dépannage & Maintenance

• Pas de mouvement : vérifier la tension d'alimentation, le câblage et l'intégrité des connecteurs.
• Surchauffe : contrôler le cycle de service, la ventilation et la tension correcte.
• Force faible : inspecter contamination, usure du plongeur, désalignement ou réglage de course incorrect.
• Bruit/vibrations : resserrer la fixation et inspecter les composants internes.
• Plongeur collant : nettoyer et appliquer protection recommandée ; envisager lubrification ou étanchéité en environnement sévère.

Fiche technique

• Brand: Weilong Technology
• Model: WL7074
• Tensions : DC 6V, 12V, 24V, 48V, 60V (options personnalisées)
• Puissance : ~30–50 W
• Course : 5–30 mm
• Effort de maintien : ~30–80 N
• Temps de retour : 0,1 s
• Durée de vie : jusqu'à 300 000 cycles
• Matériau : boîtier en acier carbone zingué
• Classe d'isolation : F ; test Hi-Pot AC 600V 50/60Hz 2s
• Cycle de service : 1–100%
• Montage : vis et capuchon réglables
• Connecteur : prise DC
• Température de fonctionnement : -10°C à 100°C
• Garantie : 1 an
• MOQ : 1000 pcs ; Capacité : 5000 pcs/semaine ; Livraison : 30 jours ; Port : Shenzhen
