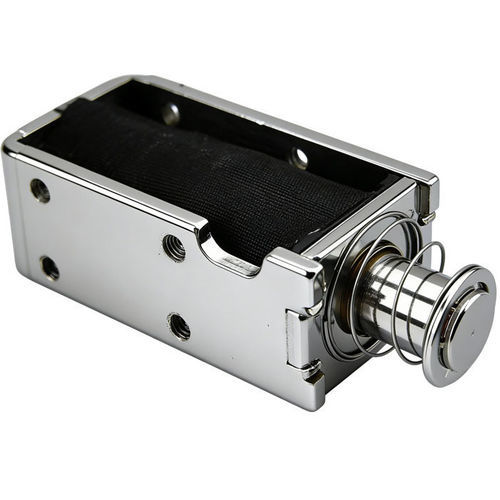

Électro-aimant linéaire WL0840

de verrouillagede triagecompact

Présentation du produit
Le solénoïde linéaire push-pull WL0840 assure une action linéaire à course courte pour les équipements industriels et commerciaux. Conçu pour les applications nécessitant compacité, réponse rapide et intégration électrique simple (verrouillages, distributeurs, systèmes d'automatisation).

Principe de fonctionnement
L'appareil intègre une bobine en cuivre qui génère un champ magnétique lorsqu'elle est alimentée. Un plongeur ferromagnétique se déplace axialement à l'intérieur de la bobine pour produire une force de poussée ou de traction ; un rappel par ressort ou mécanisme est utilisé hors alimentation. La course et la force sont ajustables dans les plages spécifiées pour s'adapter aux besoins applicatifs.

Principales utilisations / Applications

• Automatisation industrielle : tri de pièces, pick-and-place, actionnement de petits mécanismes.
• Contrôle d'accès et serrures : actionnement rapide verrou/déverrouillage pour portes, armoires et loquets électroniques.
• Équipements de bureau et commerciaux : imprimantes, copieurs, distributeurs de billets, guichets automatiques.
• Automobile : actionneurs de trappe à carburant, ouverture de coffre, mécanismes de verrouillage.
• Dispositifs médicaux : analyseurs, vannes et systèmes fluidiques nécessitant une action précise à course courte.
• Distributeurs et bornes : libération de produit, gestion des pièces et distribution.
• Appareils ménagers : distributeurs contrôlés et petits actionnements mécaniques.

Avantages

• Format compact facilitant l'intégration dans des assemblages restreints.
• Réponse électrique rapide adaptée aux opérations à course courte et cycles élevés.
• Conception mécanique simple avec peu de pièces mobiles, facilitant la maintenance.
• Course et force ajustables selon les plages spécifiées pour s'adapter à l'application.

Limitations / Inconvénients

• Course limitée par rapport aux moteurs ou aux actionneurs pneumatiques ; inadéquat pour les longues courses.
• La force disponible diminue lorsque la course augmente (compromis force/position).
• Une utilisation continue à cycles élevés augmente le chauffage et la consommation électrique.

Remarques
Conçu pour l'actionnement linéaire à course courte lorsque la compacité, la rapidité et la répétabilité sont requises. Consulter la vidéo produit (YouTube) pour démonstration et les guides d'intégration électrique/mécanique avant installation.

Caractéristiques techniques

• Modèle : WL0840
• Dimensions (AS 0840) : 41 x 15 x 20 mm (L x l x H) / 1,61 x 0,59 x 0,79 in
• Tension : DC 12 V ou DC 24 V
• Boîtier : acier au carbone électrodéposé (zinc ou nickel) ; résistance au brouillard salin 48 h
• Plongeur : acier au carbone électrodéposé (zinc ou nickel) ; conforme RoHS ; testé 48 h brouillard salin
• Bobine : fil de cuivre pur
• Course : 4–10 mm (ajustable)
• Force : 1,5–8 N (ajustable)
• Puissance : 0,24 W
• Courant : 1 A
• Résistance : 10 Ω
• Durée de vie : ≥ 200 000 cycles
• Cycle de service : 1 s ON / 9 s OFF
