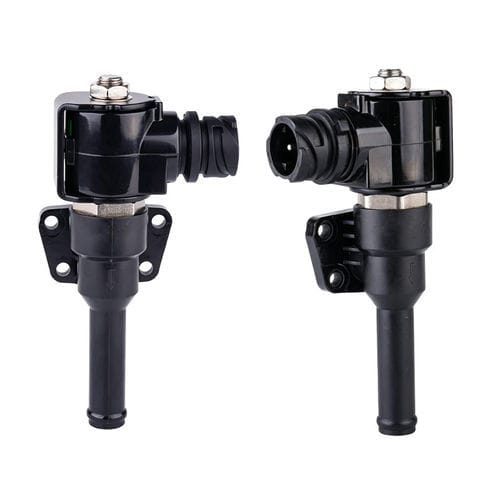

Électrovanne à commande directe WL171135

pour eaux chaudescompacteavec bride

Aperçu du produit
L'électrovanne SCR régule le flux du liquide d'échappement diesel (DEF) dans les systèmes de réduction catalytique sélective (SCR), permettant la réduction contrôlée des NOx en injectant le DEF dans le flux d'échappement où il se transforme en azote et en eau. Cette vanne est destinée aux applications nécessitant un dosage DEF précis, la conformité aux normes d'émission et des intervalles de maintenance prolongés.

Caractéristiques

• Actionnement électromagnétique pour une réponse d'ouverture/fermeture rapide.
• Construction et étanchéité en nylon résistant à la corrosion, compatible avec le DEF.
• Montage compact à bride et faible consommation électrique (10–12 W).
• Longue durée de vie en cycles et indice d'étanchéité IP-68 pour environnements sévères.
• Ports de diamètre 5,1 mm pour intégration aux conduites DEF courantes.

Fiche technique

• Marque: Weilong Technology
• Modèle: WL171135
• Tension nominale (V): DC 12V ou 24V
• Puissance nominale (W): 10-12 W
• Milieu: Hot Water
• Force de maintien (N): 150 —– 300 GF
• Ports: Dia. 5.1 mm
• Temps de réinitialisation (s): 1 S
• Durée de vie: 100 Thousand Times
• Certifications: CE, RoHS, ISO9001
• Matériau: Nylon
• Longueur du fil (mm): 200
• Type d'installation: Flange
• Tolérance dimensionnelle: +/- 0.1 MM
• Étanchéité: IP-68
• Classe d'isolation: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Force de maintien sans excitation: 0
• Température de fonctionnement: -10°C - 100°C
• Cycle de service: 1-100%
• Pression de fonctionnement: from 0 to 0.25 Mpa
• Conditions de paiement: TT, or LC At Sight
• Commande échantillon: Yes
• Garantie: 2 Year
• MOQ: 1000 PCS
• Capacité d'approvisionnement: 5000 pcs per Week
• Délai de livraison: 30 Days
• Port de chargement: shenzhen

Fonctionnement
La vanne utilise une bobine électromagnétique: le courant génère un champ magnétique qui déplace un plongeur pour ouvrir ou fermer l'orifice. L'unité de commande moteur (ECU) commande la vanne en fonction de la charge, de la température et des mesures de NOx pour doser des quantités précises de DEF, qui se décompose en ammoniaque et réagit avec les NOx dans le catalyseur pour former de l'azote et de l'eau.

Applications
Systèmes SCR automobiles et industriels incluant voitures particulières, camions, bus, engins de chantier et miniers, matériels agricoles, moteurs marins, groupes électrogènes et unités de puissance stationnaires nécessitant le contrôle des NOx.

Avantages

• Dosage DEF précis et rapide pour le contrôle des émissions.
• Permet la conformité avec des normes d'émission strictes (p.ex. Euro VI, EPA).
• Réponse électromagnétique rapide pour un calage d'injection précis.
• Conçu pour un fonctionnement continu avec une longue durée en cycles.
• Faible consommation adaptée aux systèmes électriques des véhicules.
• Conception compacte à bride pour une intégration aisée.

Inconvénients

• Sensibilité à la qualité du DEF — la contamination peut provoquer des obstructions ou des dégâts.
• Nécessite des inspections et nettoyages réguliers pour éviter dépôts et cristallisation.
• Complexité système accrue avec l'intégration de capteurs, ECU et catalyseur.
• Coût initial plus élevé par rapport à des composants de contrôle d'émission plus simples.
• Risque de cristallisation en cas d'arrêt inapproprié ou de basses températures.

Dépannage & Maintenance

• La vanne ne s'active pas : vérifier alimentation, câblage, résistance de la bobine et signal ECU ; remplacer la vanne si bloquée mécaniquement.
• Dosage DEF incorrect : vérifier présence de cristaux ou contamination, purger le circuit, vérifier commandes ECU et remplacer pièces usées.
• Fuites de DEF : contrôler et remplacer joints toriques/étanchéités, serrer raccords ou remplacer boîtier fissuré.
• Réponse lente : vérifier tension d'alimentation, nettoyer éléments internes, remplacer bobine faible.
• Bruits (bourdonnement) : vérifier alimentation stable, fixer correctement la vanne et remplacer composants usés.

Conseils d'entretien préventif

• Utiliser du DEF de haute qualité certifié ISO.
• Éviter les longues périodes de stagnation de DEF dans le système.
• Réaliser des purges périodiques des conduites et composants DEF.
• Protéger la vanne des températures extrêmes lorsque possible.
• Planifier des inspections et nettoyages réguliers.

Spécifications techniques

• Marque: Weilong Technology
• Modèle: WL171135
• Tension nominale: DC 12V ou 24V
• Puissance nominale: 10-12 W
• Matériau: Nylon
• Indice de protection: IP-68
• Température de fonctionnement: -10°C à 100°C
• Durée de vie: 100,000 cycles (approx.)
• Ports: Dia. 5.1 mm
• Pression de travail: 0 - 0.25 MPa
• Longueur du fil: 200 mm
• Garantie: 2 years
• MOQ: 1000 PCS
• Capacité d'approvisionnement: 5000 pcs/week
