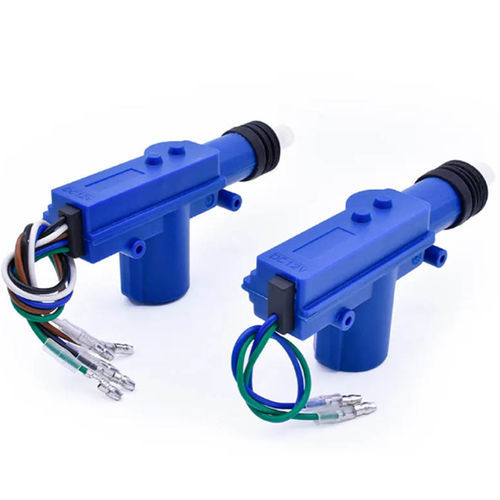

Actionneur électromécanique WL801

électriquelinéaireen polymère

Vue d'ensemble L'actionneur universel de porte de voiture est un dispositif électromécanique utilisé pour déverrouiller et verrouiller les portes de différentes voitures. Il peut être installé sur de nombreux véhicules grâce à des systèmes de montage et de liaison réglables. L'actionneur convertit les signaux électriques (généralement 12V DC) en action mécanique pour fonctionner avec les systèmes de verrouillage central. Les actionneurs universels sont largement utilisés pour la personnalisation, la réparation et la mise à niveau du verrouillage à distance des véhicules plus anciens parce qu'ils sont économiques, faciles à monter et polyvalents. Caractéristiques principales

• Haute polyvalence et flexibilité pour de nombreux types de véhicules
• Equerres de montage et tringlerie réglables pour une adaptation universelle
• Fonctionne généralement sur 12V DC (certaines variantes prennent en charge 24V)
• Action de verrouillage/déverrouillage rapide avec un moteur et un jeu d'engrenages durables
• Compatibilité avec les systèmes de verrouillage central et les télécommandes
• Compacité adaptée à l'installation à l'intérieur des panneaux de porte
• Solution économique pour les mises à niveau et les réparations du marché secondaire

Comment ça marche

• Un signal électrique provenant d'un interrupteur ou d'une télécommande est envoyé à l'actionneur
• L'actionneur reçoit du courant (généralement 12V DC)
• Le solénoïde ou le moteur de l'actionneur est activé
• Le moteur entraîne des engrenages ou un entraînement linéaire
• Une tige ou une tringlerie déplace le mécanisme de verrouillage
• La porte se verrouille ou se déverrouille en conséquence
• Les actionneurs universels sont fournis avec des tiges et des supports réglables pour s'adapter à différentes portes

Un aperçu de l'actionneur universel de porte de voiture WL801 Le WL801 est un actionneur de style universel destiné aux systèmes de verrouillage central du marché secondaire et aux mises à niveau. Il est conçu pour convertir les impulsions électriques en mouvement mécanique afin de verrouiller/déverrouiller les portes automatiquement. Le WL801 met l'accent sur les options d'installation universelles, en offrant un montage et une liaison réglables pour s'adapter à différentes formes de portes et de mécanismes de verrouillage. Applications

• Installations de verrouillage central après-vente sur des véhicules plus anciens
• Remplacement d'actionneurs OEM usés ou coûteux
• Projets de modification et de restauration de véhicules (intégration d'alarmes et d'entrées sans clé à distance)
• Véhicules commerciaux, fourgonnettes, camions et véhicules de flotte nécessitant un fonctionnement fiable des portes
• Véhicules tout-terrain, taxis et véhicules de covoiturage nécessitant un fonctionnement fréquent des portes et une résistance aux conditions défavorables

Avantages

• Fonctionne avec de nombreux véhicules différents grâce à la souplesse de montage
• Généralement plus abordable que les actionneurs OEM
• Installation simple pour les techniciens familiarisés avec le câblage
• Bonne solution pour les réparations et les mises à niveau
• Compatible avec les systèmes de commande à distance sans fil

Inconvénients

• Peut nécessiter quelques modifications ou du matériel de montage supplémentaire pour certaines portes
• Moins précis que certains actionneurs OEM conçus pour un modèle spécifique
• La qualité varie selon les fabricants ; les pièces de moindre qualité peuvent s'user plus rapidement
• L'installation peut être difficile pour les débutants sans expérience en matière de câblage

Dépannage et problèmes courants

• L'actionneur ne répond pas (pas de mouvement)
  • Raisons possibles : pas de courant, défaut de câblage, moteur grillé
  • Solutions : vérifier le fusible et la tension de la source d'alimentation ; inspecter le câblage pour voir s'il est endommagé/corrodé ; remplacer l'actionneur si le moteur est mort
• Mouvement faible ou partiel
  • Raisons possibles : faible tension, résistance du verrou, engrenages internes usés
  • Solutions : vérifier la tension (elle doit être correcte pour l'unité) ; lubrifier le loquet et la tringlerie ; remplacer l'actionneur s'il est usé
• Bruit mais pas d'action
  • Raisons possibles : désalignement de la tige, engrenages internes en plastique cassés
  • Solutions : corriger l'alignement du support de montage ; démonter/remplacer l'actionneur si nécessaire
• Une seule porte ne fonctionne pas
  • Raisons possibles : actionneur défectueux pour cette porte, défaut de câblage de cette porte
  • Solutions : permuter les actionneurs pour isoler l'unité défectueuse ; tracer le câblage du module de commande à la porte
• Certaines portes ne se verrouillent pas/déverrouillent
  • Raisons possibles : défaillance du module de commande du verrouillage central, fusible/relais grillé, problème de clé à distance
  • Solutions : vérifier les relais et les fusibles ; inspecter le module de commande ; reprogrammer/remplacer la clé à distance si nécessaire
• Verrouillage/déverrouillage intermittent
  • Particularités possibles : câblage lâche, pénétration d'humidité, surchauffe du moteur
  • Solutions : sécuriser les connexions électriques ; sceller l'intérieur de la porte contre l'humidité ; remplacer l'actionneur si la surchauffe continue
Conseils de diagnostic
• Vérifier la tension et la continuité avec un multimètre
• Écouter les cliquetis pendant le verrouillage/déverrouillage
• Vérifier une connexion solide à la terre
• Vérifier le montage et l'alignement corrects de l'actionneur

Fiche technique Marque : Weilong Technology Numéro de modèle : WL801 Tension nominale (V) : DC 12V ou 24V Puissance nominale (W) : 20 W Mode de fonctionnement : Type de moteur RoHS : Conformité Course (mm) : 21 MM Temps de réinitialisation (s) : 1 S on 3 S off Durée de vie : 60 000 fois Certification : CE, ROHS, ISO9001 Matériau : Boîtier ABS Longueur du fil conducteur (mm) : 200 Style d'installation : trou de vis monté pour une installation facile Tolérance des dimensions : +/- 0,1 MM Force de poussée : 60 N Classe d'isolation : H 180 degrés Test Hi-Pot : AC 600V 50/60Hz 1s Force de maintien sans excitation : 0 Température de fonctionnement : -10°C - 100°C Cycle de travail : 1-100% Profondeur du filetage (mm) : / Commande d'échantillons : Oui Garantie : 1 an MOQ : 1000 pcs Capacité d'approvisionnement : 5000 pièces par semaine Délai de livraison : 30 jours Port de chargement : shenzhen Caractéristiques / spécifications techniques

• Marque : Weilong Technology
• Modèle : WL801
• Tension nominale : DC 12V ou 24V
• Puissance nominale : 20 W
• Course : 21 mm
• Force de poussée : 60 N
• Durée de vie : ~60 000 cycles
• Matériau : Boîtier ABS
• Longueur du fil conducteur : 200 mm
• Température de fonctionnement : -10°C à 100°C
• Classe d'isolation : H (180°)
• Certifications : CE, RoHS, ISO9001
• Temps de réarmement / service : 1 s on / 3 s off ; cycle de service 1-100%
• Garantie : 1 an
