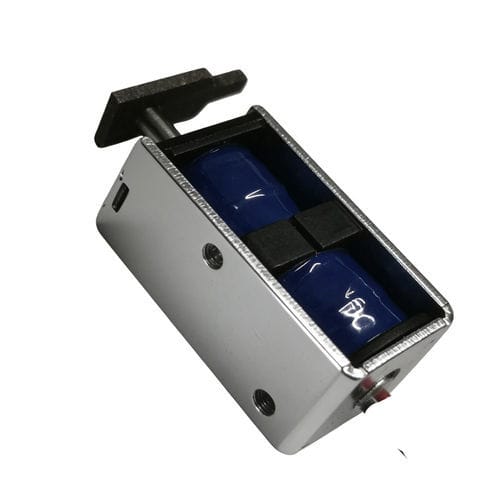

Ventouse électromagnétique WL0724

linéaired'auto-maintienbistable

Présentation
Le solénoïde à verrouillage DC est un actionneur électromagnétique bistable qui change et maintient la position du plongeur par de courtes impulsions électriques et un verrouillage mécanique ou magnétique, évitant ainsi l'alimentation continue. Il réduit la dissipation thermique et la consommation, tout en offrant un encombrement réduit, une réponse rapide et une longue durée de vie. Conçu pour des opérations de commutation fiables dans les systèmes de contrôle, l'automatisation industrielle et les appareils intelligents.

Principe de fonctionnement
Une impulsion de tension déplace le plongeur vers une nouvelle position ; la position est maintenue lorsque l'alimentation est coupée grâce à un verrou mécanique ou un aimant permanent. Une impulsion inverse ou de polarité opposée ramène le plongeur à sa position initiale.

Caractéristiques principales et avantages

• Économe en énergie : seules de courtes impulsions sont nécessaires pour changer d'état ; pas de courant de maintien continu.
• Réduction de la génération de chaleur grâce à l'alimentation intermittente de la bobine.
• Conception compacte adaptée aux équipements alimentés par batterie ou portables.
• Temps de réponse rapide adapté aux applications d'automatisation.
• Longue durée de vie si le cycle de service et la maintenance sont respectés.

Avantages

• Mémorise la position sans alimentation continue, améliorant l'efficacité énergétique.
• Chauffe minimale en fonctionnement.
• Durée de vie prolongée lorsqu'il est utilisé dans les limites spécifiées.
• Faible encombrement et performances de commutation constantes.
• Adapté aux applications sur batterie.

Inconvénients

• La commande peut être plus complexe (inversion de polarité ou impulsions inverses nécessaires).
• Coût initial plus élevé pour les conceptions avec aimants permanents.
• La force de maintien peut être inférieure à celle de certains solénoïdes en service continu.
• Les performances sont sensibles à la conception du circuit magnétique et à la précision d'assemblage.

Applications typiques

• Mécanismes de distribution pour distributeurs automatiques.
• Cylindres de serrures intelligentes et systèmes de contrôle d'accès devant conserver l'état en cas de coupure de courant.
• Dispositifs médicaux portables et systèmes de contrôle précis des fluides.
• Automatisation industrielle pour la commutation et le positionnement d'actionneurs.
• Appareils ménagers, compteurs intelligents, systèmes de communication et applications automobiles.

Résumé dépannage

• Le solénoïde ne s'active pas : vérifier la tension d'alimentation, le câblage, le signal de commande et la résistance de la bobine.
• Mouvement lent ou blocage du plongeur : inspecter et nettoyer le guide, lubrifier si spécifié, remplacer les pièces déformées.
• Surchauffe : vérifier la tension nominale, réduire le cycle de service et améliorer le refroidissement.
• Mauvais verrouillage : contrôler la force de l'aimant, la précision des impulsions et l'alignement du circuit magnétique.
• Bruit excessif : serrer les fixations, remplacer le guide/plongeur usé et ajouter un amortissement si nécessaire.

Checklist d'achat / sélection

• Tension de fonctionnement (typique : 12 V / 18 V / 24 V DC) ; confirmer la valeur de la bobine.
• Course requise (typique 2–20 mm ; WL0724 personnalisable 3–8 mm).
• Forces d'actionnement et de maintien requises.
• Temps de réponse et vitesse de commutation requis.
• Cycle de service et fréquence d'utilisation prévue.
• Place d'installation, style de montage et action du plongeur (tirant ou poussant).
• Conditions environnementales : température, humidité, poussière et vibration.
• Durée de vie attendue (cycles) et essais de fiabilité requis.
• Personnalisations disponibles : tension, course, étanchéité, conception du plongeur.

Fiche produit (tableau de spécifications sélectionnées)
Brand: Weilong
Model Number: WL0724
Rated Voltage (V): DC 12V, 18V and 24V
Rated Power (W): 24 W
Work Model: Pull Push Type
Holding Force (N): 280 GF
Stroke (mm): 3-8 MM Customized
Reset Time (s): 0.2S ON, 2S OFF
Service Life: 100 Thousand Times
Certification: CE, ROHS, ISO9001
Material: Superior Magnet Iron
Lead Wire Length (mm): 200 MM
Install Style: Screw
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Caractéristiques techniques

• Brand: Weilong
• Model: WL0724
• Tensions nominales : DC 12V, 18V, 24V
• Puissance nominale : 24 W
• Type de plongeur : Tirant / Poussant
• Force de maintien : env. 280 GF
• Course : personnalisable 3–8 mm
• Temporisation typique de réinitialisation : 0.2 s ON, 2 s OFF
• Durée de vie : env. 100 000 cycles (données fabricant)
• Classe d'isolation : B ; Hi-Pot : AC 600V 2 s
• Longueur des fils : 200 mm
• Montage : vis
• Tolérance dimensionnelle : ±0.1 mm
• Température de fonctionnement : -10°C à 100°C
• Cycle de service : 1–100%
• Certifications : CE, RoHS, ISO9001
• Garantie : 1 an
