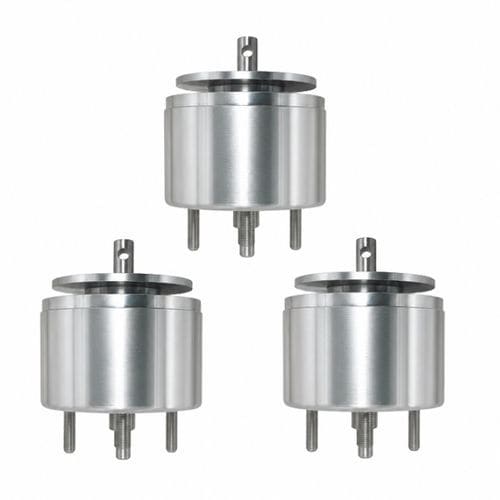

Électro-aimant pour électrovanne WL7042

de maintienlinéairede verrouillage

Présentation
Un solénoïde magnétique à poussée-traction est un actionneur électromécanique qui convertit l'énergie électrique en mouvement linéaire. La bobine génère un champ magnétique qui attire ou repousse un piston en fer pour produire une action de poussée ou de traction. Le WL7042 est un modèle tubulaire conçu pour l'automatisation industrielle et les équipements nécessitant des déplacements linéaires rapides et répétables.

Caractéristiques principales

• Construction tubulaire compacte adaptée aux espaces contraints
• Tensions disponibles : 12 V DC, 24 V DC, 48 V DC
• Plage de puissance : 50–90 W ; force de maintien : 20–30 N (≈1,8 kg)
• Courses disponibles : 5–20 mm ; temps de réinitialisation ≈30 ms
• Cycle de service configurable : 1–100 % (usage typique 10 %–30 %)
• Options : étanchéité, matériaux haute température, variantes faible bruit, câblage/connecteurs personnalisés

Spécifications techniques

• Brand: Weilong Technology
• Modèle : WL7042
• Tensions nominales : 12 V / 24 V / 48 V CC
• Puissance nominale : 50–90 W
• Type de fonctionnement : tubulaire push-pull
• Force de maintien : 20–30 N (≈1,8 kg)
• Course : 5–20 mm
• Temps de réinitialisation : 30 ms
• Durée de vie : ≈100 000 cycles
• Classe d'isolation : F ; Hi-Pot : AC 600 V 2 s
• Température de fonctionnement : -10 °C à 100 °C
• Matériau : boîtier en acier au carbone avec zingage
• Longueur du fil : 200 mm
• Tolérance : ±0,1 mm
• Garantie : 1 an ; MOQ : 1000 pcs ; Capacité : 5000 pcs/semaine ; Délai : 30 jours ; Port : Shenzhen

Applications

• Automatisation industrielle : commutation, positionnement, systèmes de tri et d'emballage
• Systèmes de verrouillage et contrôle d'accès
• Dispositifs médicaux : instruments de diagnostic et équipements de dosage
• Actionneurs automobiles et contrôle de vannes
• Équipements de bureau, distributeurs automatiques et robotique

Avantages et limites

• Avantages : encombrement réduit, intégration simple, réponse rapide, variantes de tension et de course
• Limites : risque de surchauffe hors cycle nominal, perte de force pour de longues courses, bruit possible en fonctionnement, nécessite alimentation stable

Dépannage

• Vérifier la tension d'alimentation et le câblage
• En cas de surchauffe : réduire le cycle ou améliorer le refroidissement
• Force réduite : contrôler la tension, la course et l'usure des pièces magnétiques
• Piston bloqué : nettoyer ou remplacer les composants endommagés
• Bruit anormal : vérifier le montage, les ressorts et l'usure mécanique

Commande et logistique

• Commandes d'échantillons acceptées ; paiement : TT ou LC à vue
• MOQ : 1000 pcs ; délai standard : 30 jours
• Capacité de production : 5000 pcs/semaine ; port d'expédition : Shenzhen
