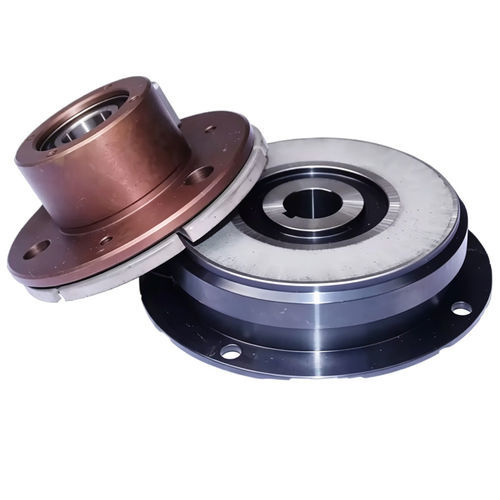

Embrayage et frein à friction WL6324

électromagnétique

Aperçu du produit
Les embrayages et freins électromagnétiques utilisent une force électromagnétique pour engager/désengager la transmission de puissance et arrêter les éléments rotatifs pour le contrôle du mouvement. Le WL6324 de Weilong Technology combine les fonctions d'embrayage et de frein pour relier les arbres moteur et mené tout en arrêtant le mouvement rapidement et avec précision. Un courant traversant la bobine génère un champ magnétique qui met en prise les surfaces de friction pour la transmission du couple ou le freinage. Ces unités conviennent aux machines industrielles, à l'automatisation et à la robotique nécessitant une réponse rapide, une grande précision et un contrôle rotatif fiable.

Caractéristiques

• Temps de réponse rapide et engagement/désengagement précis
• Engagement progressif avec vibrations et bruit minimaux
• Conception compacte pour intégration dans des espaces restreints
• Faible maintenance et longue durée de vie
• Possibilité de commande à distance et automatisée
• Transmission de couple élevée et freinage constant
• Convient pour fonctionnement continu et à grande vitesse avec efficacité énergétique

Fiche technique (résumé)
Brand: Weilong Technology
Model Number: WL6324
Rated Voltage: DC 24V
Rated Power: 45 W
Static Torque: 175 Nm
Rated Torque: 175 Nm
Max Speed (RPM): 6000 RPM
Response Time: < 30 ms
Service Life: 100,000 cycles
Certification: CE, RoHS, ISO9001
Material: Carbon steel housing with Teflon-plated coating
Lead Wire Length: 200 mm
Install Style: Adjustable screw
Tolerance of Dimension: +/- 0.1 mm
Water-proof: None
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C to 100°C
Duty Cycle: 1-100%
Dynamic Friction Torque Range: 5.0 ~ 320 Nm
Payment Term (typical): TT or LC at sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 100 pcs
Supply Ability: 1000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Comment tester la tension de la bobine

• Utilisez un multimètre numérique réglé sur une plage DC adaptée à la tension nominale.
• Coupez l'alimentation de l'équipement et localisez les deux bornes de la bobine.
• Remettez l'équipement en marche en fonctionnement normal et mesurez la tension aux bornes de la bobine avec des sondes en bon contact.
• Comparez la tension mesurée à la valeur nominale de 24V ; une lecture faible indique une alimentation instable, un câblage lâche ou un mauvais contact.
• Si la lecture est anormale ou nulle, inspectez les fils coupés, les interrupteurs défectueux ou les circuits de bobine ouverts. Évitez tout contact avec des pièces métalliques sous tension lors de la mesure.

Avantages et inconvénients
Points forts

• Réponse rapide et contrôle précis pour un engagement et un arrêt précis
• Compacité et facilité d'intégration dans les machines
• Maintenance réduite et coûts d'exploitation moindres
• Performances durables adaptées à l'utilisation continue
• Permet l'automatisation et la commande à distance

Points faibles

• Nécessite une alimentation continue, augmentant la consommation d'énergie
• La dissipation de chaleur en service peut affecter la performance si elle n'est pas gérée
• Les applications à forte charge peuvent accélérer l'usure des éléments de friction
• Coût initial plus élevé comparé à certains systèmes mécaniques

Dépannage (aperçu)

• Déterminez si la panne est électrique ou mécanique : problèmes courants : non-engagement, non-désengagement, glissement ou bruits anormaux.
• Test de tension : vérifiez que la bobine reçoit la bonne tension ; une tension basse provoque un glissement.
• Test de bobine : mesurez la résistance de la bobine ; résistance infinie = bobine ouverte, proche de zéro = bobine en court-circuit (remplacement nécessaire).
• Vérification du câblage : inspectez les câbles endommagés, pincés ou corrodés ; vérifiez la mise à la terre.
• Contrôle de l'entrefer : assurez-vous que l'entrefer rotor-armature est conforme aux spécifications ; trop large empêche l'engagement, trop étroit provoque un frottement.
• Contamination : huile, graisse ou poussière sur les surfaces de friction réduisent le couple ; nettoyer et ré-assembler si nécessaire.
• Usure mécanique : inspectez rotor et armature pour rayures, fissures ou traces de brûlure ; remplacer les pièces usées et préparer les nouvelles faces de friction.

Applications industrielles
Utilisé en automatisation et en production pour piloter convoyeurs, bras robotisés, machines d'emballage, presses/imprimantes, équipements textiles, machines-outils (tours, fraisage), équipements médicaux, bureautique et bancs d'essai automobiles. Convient lorsque la productivité, la sécurité et le contrôle de position sont critiques en environnements à grande vitesse ou haute précision.

FAQ / Pannes fréquentes (résumé)

• Pourquoi il ne s'enclenche pas ? — Vérifiez la tension et la résistance de la bobine ; confirmez que l'entrefer est conforme.
• Pourquoi il ne se désengage pas hors tension ? — Recherchez des défauts électriques maintenant la bobine alimentée ou un grippage des surfaces de friction.
• Pourquoi glisse-t-il ? — Causes : contamination, basse tension ou manque de rodage des unités neuves.
• Pourquoi surchauffe-t-il ? — Glissement continu, surtension ou type d'alimentation incorrect peuvent générer de la chaleur excessive.
• Pourquoi bruits de grattage/ broyage ? — Généralement entrefer trop faible (contact) ou défaillance de roulement ; inspecter et remplacer si nécessaire.

Conseils d'installation et de sélection

• Estimez le couple requis avec une marge de sécurité appropriée.
• Considérez la vitesse de fonctionnement et le temps de réponse requis pour l'application.
• Évaluez le cycle de service et les besoins de dissipation thermique pour un fonctionnement continu ou fréquent.
• Confirmez la compatibilité de tension et de puissance (par ex. WL6324 = 24V DC).
• Tenez compte des contraintes d'encombrement et de fixation ; assurez l'alignement correct.
• Sélectionnez des protections supplémentaires pour environnements sévères (étanchéité, résistance à la corrosion) si nécessaire.

Spécifications techniques

• Brand: Weilong Technology
• Model: WL6324
• Rated Voltage: DC 24V
• Rated Power: 45 W
• Static / Rated Torque: 175 Nm
• Max Speed: 6000 RPM
• Response Time: < 30 ms
• Service Life: 100,000 cycles
• Certifications: CE, RoHS, ISO9001
• Housing Material: Carbon steel with Teflon-plated coating
• Lead Wire Length: 200 mm
• Installation: Adjustable screw
• Dimension Tolerance: +/- 0.1 mm
• Working Temperature Range: -10°C to 100°C
• Duty Cycle: 1–100%
• Dynamic Friction Torque Range: 5.0–320 Nm
• Warranty: 1 Year
• MOQ: 100 pcs
• Supply Ability: 1000 pcs/week
• Typical Delivery Time: 30 Days
