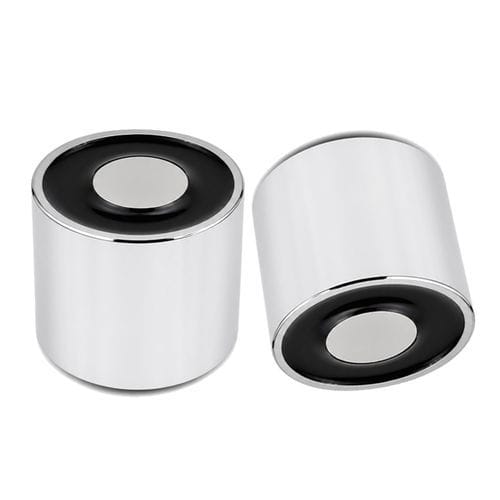

Ventouse électromagnétique WL2520

compactà émission de courant24 volts

Résumé produit
Le WL2520 de Weilong Technology est un électroaimant de maintien alimenté électriquement, conçu pour attirer et retenir des pièces ferromagnétiques. L'appareil génère un champ magnétique lorsqu'il est alimenté et libère instantanément la pièce lorsque l'alimentation est coupée. Il convient aux opérations industrielles de maintien, de bridage et de manutention où une magnétisation à la demande et une compacité sont recherchées.

Principales caractéristiques

• Magnétisme à la demande : effet magnétique uniquement pendant l'alimentation pour un lâcher immédiat.
• Fort rapport effort/volume : conception compacte Ø25×20 mm offrant une capacité de maintien importante (140 N).
• Face de pôle plate pour un contact optimal avec la pièce.
• Consommation électrique réduite pour fonctionnement continu (variantes DC).
• Libération sûre en cas de coupure de courant (utile pour les dispositifs de sécurité).
• Voltages disponibles : 12 V ou 24 V DC.
• Options encapsulées et résistantes aux intempéries pour environnements sévères.
• Activation/désactivation rapide : réponse typique <1 s.

Vue d'ensemble & principe de fonctionnement
Les électroaimants de maintien convertissent l'énergie électrique en force magnétique contrôlée capable d'attirer les matériaux ferreux lorsqu'ils sont alimentés. Contrairement aux aimants permanents, le champ magnétique n'existe que lorsque le courant traverse la bobine. Les conceptions maximisent la capacité de maintien par rapport aux dimensions et offrent une face de pôle plate pour un contact fiable. La rémanence magnétique peut se produire et doit être prise en compte pour les applications de précision.

Comment ça marche
Apport de courant électrique
Lors de la mise sous tension, un courant continu traverse une bobine en cuivre.
Génération du champ magnétique
La bobine traversée par le courant produit un champ magnétique.
Intensification du champ
Un noyau en fer concentre et intensifie le champ pour augmenter l'attraction.
Maintien de la pièce
La face de pôle contacte et retient solidement les pièces ferreuses.
Libération hors tension
Quand le courant s'interrompt, le champ magnétique disparaît et la pièce est relâchée.

Paramètres techniques clés influant sur la performance
Valeurs de courant et de tension
Résistance de la bobine et nombre d'enroulements
Matériau et géométrie du noyau ferromagnétique
État et planéité de la surface de contact (sensibilité à l'entrefer)

Applications typiques

• Automatisation industrielle : bridages magnétiques pour usinage, meulage, soudage.
• Manutention et tri : maintien de plaques, barres ou ferrailles.
• Serrures magnétiques et systèmes de verrouillage avec libération d'urgence.
• Effecteurs de robotique pour préhension de pièces métalliques en ligne d'assemblage.
• Assemblage automobile et gabarits de soudure.
• Outillages de précision et bancs d'essai en environnement d'étalonnage.

Fiche technique (sélection)

• Marque : Weilong Technology
• Modèle : WL2520
• Dimensions : Ø25×20 mm
• Force de maintien : 140 N (≈14 kgf)
• Tension nominale : 12 V DC ou 24 V DC
• Puissance nominale : 3,6 W
• Résistance : 32 Ω
• Longueur des fils : 200 mm
• Fixation : trous de vis M4×6
• Poids : 58 g
• Température de fonctionnement : -10°C à 100°C
• Durée de vie : ≈100 000 cycles
• Certifications : CE, ROHS, ISO9001

Série - exemples de référence

• WL-0820 | Ø8×20 | 3 N | 1,6 W | poids 6,5 g
• WL-1520 | Ø15×20 | 20 N | 1,4 W | poids 12 g
• WL-2520 | Ø25×20 | 140 N | 3,6 W | poids 58 g
• WL-3025 | Ø30×25 | 250 N | 4,3 W | poids 110 g
• WL-5030 | Ø50×30 | 700 N | 6 W | poids 331 g

Avantages / inconvénients

• Avantages : commande à distance marche/arrêt, engagement/libération instantanés, bon rapport capacité/volume, usure mécanique minimale, réglable par conception de bobine.
• Inconvénients : nécessite alimentation continue pour maintenir la prise (considération sécurité pour levage), échauffement en service prolongé, rémanence possible, ne fonctionne que sur matériaux ferreux.

Spécifications techniques

• Marque : Weilong Technology
• Modèle : WL2520
• Tension nominale : 12 V DC ou 24 V DC
• Puissance nominale : 3,6 W
• Force de maintien : 140 N (≈14 kgf)
• Cycle de service : 1–100 % (service indiqué 100 %)
• Résistance : 32 Ω
• Longueur des fils : 200 mm
• Classe d'isolation : B
• Température de travail : -10°C à 100°C
• Durée de vie : ≈100 000 cycles
• Matériau : boîtier en acier au carbone
• Fixation : trous de vis (M4×6)
• Certifications : CE, ROHS, ISO9001
