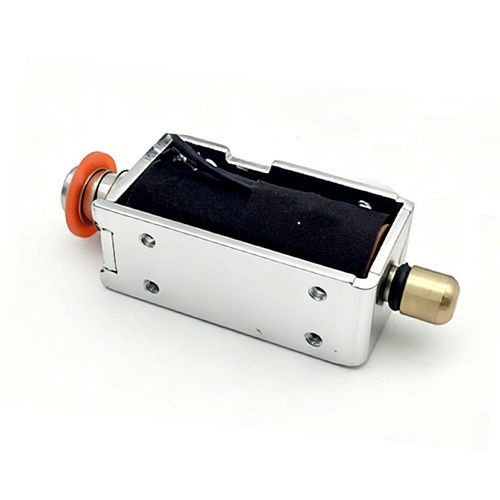

Électro-aimant linéaire WL0946

sans entretiencompact24 volts

Résumé du produit
Un solénoïde de type push-pull à cadre est un actionneur électromécanique qui convertit l'énergie électrique en mouvement mécanique via un cadre métallique, une bobine, un ressort de rappel et un plongeur. Lorsque la bobine est alimentée, elle crée un champ magnétique qui déplace le plongeur ; certains modèles push-pull permettent au plongeur de se rétracter à l'intérieur de la bobine, produisant un mouvement bidirectionnel (push et pull). Ces solénoïdes sont compacts, fiables, silencieux en fonctionnement et adaptés à de nombreux systèmes électromécaniques.

Principales caractéristiques

• Fonctionnement bidirectionnel : mouvements push et pull (type cadre push/pull).
• Réponse rapide et performances stables.
• Boîtier métallique pour résistance mécanique et dissipation thermique.
• Disponible en plusieurs tensions DC (exemples : 6 V, 12 V, 24 V ; tensions personnalisées possibles).
• Faible maintenance, encombrement réduit, efficace énergétiquement pour des impulsions courtes.
• Versions avec différentes longueurs de course ; course personnalisable.
• Longue durée de vie si utilisé dans les limites du cycle de service spécifié.

Applications

• Équipements d'automatisation : tri, commutation, positionnement et machines d'emballage.
• Systèmes de contrôle d'accès et de verrouillage : serrures intelligentes, serrures d'armoire, serrures de porte électroniques, modules pour maison connectée.
• Distributeurs automatiques, systèmes de billetterie et appareils de jeux/guichets/consignes.
• Équipements médicaux : commande de vannes et fluides, positionnement.
• Automobile : mécanismes de verrouillage et actionnements associés.
• Robotique et applications de mouvement de précision nécessitant une action linéaire rapide.

Présentation et avantages
Les solénoïdes cadre push-pull offrent une solution d'actionneur simple, robuste et économique. Ils nécessitent un contrôle simple (appliquer la tension pour activer, couper la tension pour relâcher), peuvent fournir une force de maintien/serrage raisonnable avec des impulsions courtes, et s'intègrent facilement dans des systèmes à microcontrôleur. Les compromis typiques incluent une force absolue limitée par rapport à des actionneurs plus grands et une sensibilité aux contraintes de cycle de service/thermiques.

Fiche technique
Brand: Weilong Technology
Model Number: WL0946
Rated Voltage (V): DC12V or 24V (also available in other DC versions)
Rated Power (W): 11.5 W
Work Mode: Push and Pull
Holding Force (N): 500 GF at 3 mm, 400 GF at 5 MM
Stroke (mm): 2-5 MM (customized)
Working Duty: Continuous
Service Life: 200 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Superior Magnet Iron
Lead Wire Length (mm): 200 MM
Install Style: Screw
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Caractéristiques techniques

• Modèle : WL0946
• Marque : Weilong Technology
• Tensions offertes couramment : DC 6 V / 12 V / 24 V (personnalisable)
• Puissance nominale : 11,5 W
• Mode de fonctionnement : push & pull (bidirectionnel)
• Exemples de force de maintien : 500 gf @ 3 mm ; 400 gf @ 5 mm
• Course : réglable, typique 2–5 mm
• Degré d'utilisation : continu (respecter les limites de cycle pour la gestion thermique)
• Durée de vie : env. 200 000 cycles
• Classe d'isolement : B ; essai haute tension AC 600V 50/60Hz 2s
• Matériau : acier magnétique de haute qualité
• Longueur des fils : 200 mm
• Montage : fixation par vis
• Tolérance dimensionnelle : +/- 0,1 mm
• Plage de température de fonctionnement : -10 °C à 100 °C
• Force de maintien non excitée : 0
• MOQ et capacité : MOQ 1000 pcs ; capacité jusqu'à 5 000 pcs/semaine
• Délai de livraison typique : 30 jours
• Certifications : CE, RoHS, ISO9001
