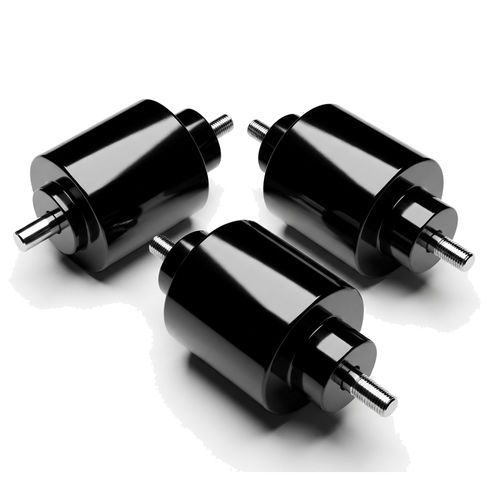

Électro-aimant linéaire WL4545

compact24 voltsDC

Présentation
L'AS 4545 est un actionneur solénoïde push-pull de Weilong Technology, compact et conçu pour les applications d'automatisation industrielle et commerciale. Il convertit l'énergie électrique en mouvement linéaire contrôlé grâce à une bobine optimisée et un circuit magnétique logés dans un boîtier en acier carbone zingué. Disponible en 24 V CC standard (option 12 V possible), il convient aux applications nécessitant une réponse rapide et des courses courtes.

Conception et fonctionnement
L'actionneur assure un mouvement linéaire bidirectionnel (poussée et traction) avec une course de 5–8 mm. La conception privilégie un circuit magnétique équilibré et une disposition de bobine optimisée pour une réponse stable et une force répétable. Le montage s'effectue par trois trous latéraux pour une intégration simple. Les paramètres électriques et mécaniques (tension, course, orientation de montage) peuvent être adaptés par les ingénieurs selon les besoins OEM.

Applications

• Systèmes de verrouillage électronique et contrôle d'accès
• Distributeurs automatiques et systèmes de dosage
• Équipements d'automatisation industrielle et actionnement d'interrupteurs
• Dispositifs médicaux nécessitant de courtes courses linéaires
• Systèmes de contrôle OEM et mécanismes intelligents

Avantages clés

• Empreinte compacte adaptée aux conceptions à espace restreint
• Action linéaire rapide et répétable pour commutation, verrouillage et positionnement
• Large capacité de cycle de service selon configuration
• Options de tension standard (24 V CC ; 12 V disponible) pour compatibilité système
• Intégration mécanique simple avec trous de montage latéraux

Limites et points de conception

• Course limitée comparée aux vérins électriques et actionneurs motorisés
• Échauffement en service continu — prévoir un dimensionnement du cycle de service
• Mouvement linéaire fixe uniquement (pas de mouvement rotatif ou complexe)
• La force disponible diminue avec l'augmentation de la course — vérifier face à la charge
• Alimentation CC stable requise pour des performances constantes

Fiche technique
Brand: Weilong Technology
Model number: AS 4545
Tension nominale: DC 24 V (option 12 V disponible)
Puissance nominale: 32 W
Durée de vie: jusqu'à 1 000 000 cycles (selon configuration)
Force de maintien: ~3000 GF
Course: 5–8 mm
Temps de réarmement: typ. 1–3 s (selon circuit et charge)
Durée de service: jusqu'à plusieurs centaines de milliers à 1 000 000 cycles
Certifications: CE, RoHS, ISO9001
Matériau: boîtier en acier carbone zingué
Longueur des fils: 200 mm
Montage: montage latéral avec trois trous de fixation
Tolérance dimensionnelle: +/- 0,1 mm
Étanchéité: aucune (non adapté à l'immersion)
Classe d'isolation: F (150°C)
Test hi-pot: AC 600V 50/60Hz 1 s
Force de maintien hors excitation: 0
Température de fonctionnement: -10°C à 100°C
Cycle de service: 1–100% (dépend de la conception)
Profondeur de filetage: N/A
Modalités de paiement: TT ou LC à vue
Commande d'échantillon: disponible
Garantie: 1 an
MOQ: 500 pcs
Capacité d'approvisionnement: ~5000 pcs/semaine
Délai de livraison: ~30 jours
Port de chargement: Shenzhen

Caractéristiques techniques

• Modèle: AS 4545
• Marque: Weilong Technology
• Tension nominale: DC 24 V (également disponible en 12 V)
• Puissance nominale: 32 W
• Course: 5–8 mm
• Force de maintien: ~3000 GF
• Durée de vie: jusqu'à plusieurs centaines de milliers à 1 000 000 cycles
• Boîtier: acier carbone zingué
• Longueur des fils: 200 mm
• Classe d'isolation: F (150°C)
• Plage de température de fonctionnement: -10°C à 100°C
• Cycle de service: 1–100% (selon application)
• Certifications: CE, RoHS, ISO9001
• Logistique: MOQ 500 pcs, capacité ~5000 pcs/semaine, livraison typique ~30 jours
