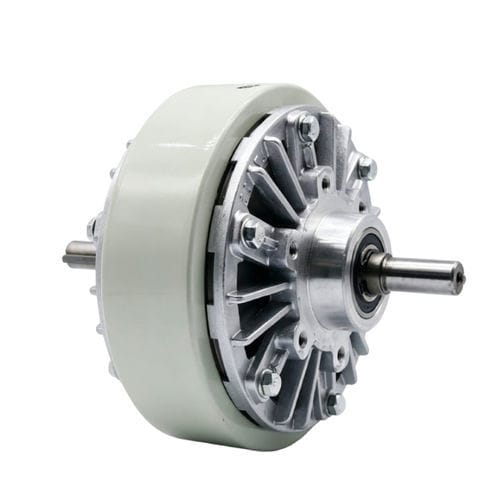

Embrayage à poudre WL13472A

électromagnétiquemagnétiquepour contrôle de tension

Aperçu du produit
Un embrayage à poudre magnétique est un dispositif électromagnétique de contrôle de couple qui utilise une poudre magnétique enfermée dans le corps de l'embrayage pour transmettre le couple entre arbres d'entrée et de sortie. Lorsque le courant traverse la bobine, un champ magnétique se forme et fait adhérer la poudre, permettant la transmission de couple. Le couple est ajusté précisément en variant le courant de la bobine.

Caractéristiques principales
Le WL13472A permet un contrôle variable du couple par réglage du courant, un engagement progressif avec peu de chocs et de vibrations, une réponse rapide adaptée aux systèmes automatiques à grande vitesse et aux applications de contrôle de tension, une longue durée d'exploitation, une dissipation thermique efficace, un faible niveau sonore et un encombrement réduit.

Conception et composants
La construction typique comprend une bobine électromagnétique, un ensemble rotor, une chambre à poudre magnétique, des roulements, un dispositif d'évacuation thermique et des arbres d'entrée/sortie. L'unité est de type bride fixe et fonctionne en mode maintien sous tension. Les matériaux et le refroidissement sont choisis pour supporter de nombreux cycles et une sortie de couple stable.

Applications industrielles

• Systèmes d'enroulement/déroulement de fils pour stabilité du couple et constance du produit.
• Machines d'impression pour le contrôle de la tension d'alimentation du papier et la précision d'impression.
• Équipements d'emballage nécessitant une synchronisation des tensions.
• Machines textiles pour la régulation de la tension du fil en filature et tissage.
• Conversion de papier et traitement des films à grande vitesse.
• Lignes de production de câbles, batteries, étiquettes et diverses machines automatisées.

Avantages

• Contrôle précis du couple par ajustement du courant.
• Engagement progressif réduisant chocs et vibrations.
• Réponse rapide adaptée à la synchronisation et à l'automatisation.
• Conception compacte, installation simple et capacité de fonctionnement continu.
• Fonctionnement durable avec faible émission acoustique et comportement de couple répétable.

Inconvénients

• Génération de chaleur en charge continue élevée; refroidissement auxiliaire éventuellement nécessaire.
• L'usure de la poudre magnétique peut réduire le couple au fil du temps et exiger maintenance ou remplacement.
• Coût d'achat supérieur aux embrayages à friction simples.
• Un dimensionnement incorrect (plage de couple, cycle de service, vitesse) réduit l'efficacité et la durée de vie des composants.

Consignes de sécurité & manutention
La poudre magnétique et les poudres métalliques similaires peuvent présenter des risques d'incendie et de poussières. Ne pas utiliser d'eau sur les feux impliquant des poudres métalliques; employer des poudres sèches de classe D ou du sable si nécessaire. Éviter l'accumulation de poussière et les sources d'ignition; utiliser des outils anti‑étincelles si requis. Stocker pour réduire la dispersion de poussières et respecter les réglementations locales. Porter les EPI appropriés (protection oculaire, masque respiratoire et vêtements résistants aux flammes) lors de la manipulation de poudre ou de résidus.

Spécifications techniques

• Modèle : WL13472A
• Marque : Weilong Technology
• Tension nominale : DC 24 V
• Puissance nominale : 12 W
• Mode de fonctionnement : Maintien sous tension (Power-on-to-hold)
• Force de maintien (spécifiée) : 0,6 kg (force de maintien sans excitation : 0)
• Temps de réarmement : 0,3 s on / 0,3 s off
• Durée de vie : ~100 000 cycles
• Certifications : CE, RoHS, ISO9001
• Matériau du boîtier : Acier au carbone avec revêtement Téflon
• Longueur des fils : 200 mm
• Montage : Vis réglable / bride fixe
• Tolérance dimensionnelle : +/- 0,1 mm
• Température de fonctionnement : -10°C à 100°C
• Classe d'isolement : F (155°C)
• Test diélectrique : AC 600V 50/60Hz 2s
• Force de maintien sans excitation : 0
• Cycle de service : 1–100%
• MOQ : 1000 pcs; Capacité d'approvisionnement ~5000 pcs/semaine; Délai ~30 jours
• Conditions de paiement : TT ou LC à vue
• Garantie : 1 an
• Port de chargement : Shenzhen
